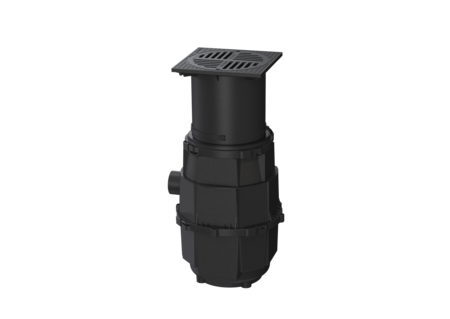

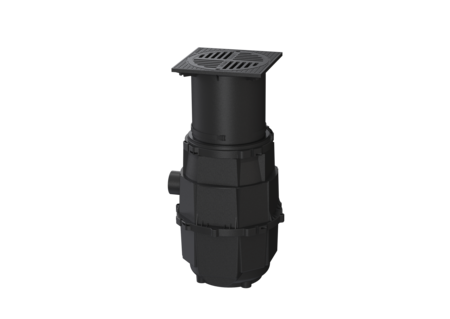

Wpust podwórzowy
System 400, DN 100, A, kolano zanurz.
KESSEL Wpust podwórzowy, wielkość nominalna (DN) 100, głębokość zabudowy 515 - 720 mm, klasa obciążenia A 15, syfonem wodny, pokrywa Tworzywo sztuczne, szer. pokrywy 400 mm, dł. pokrywy 400 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne
- Dostępny w różnych klasach obciążenia
- Kompletny system z regulacją wysokości
- Łatwa zabudowa w ziemi
Nr art. | 851102A-HANN |
---|---|
GTIN | 4026092090800 |
Grupa Rabatowa | 10 |
Wpust podwórzowy System 400, DN 100, A, kolano zanurz.

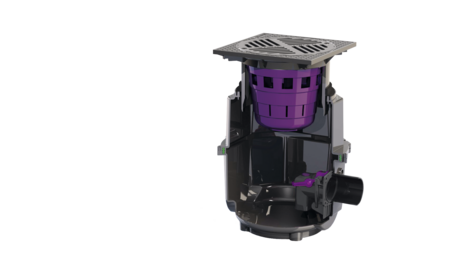

Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu. Wersja System: 400 Ogrzewanie: bez Zawartość osadnika: tak Cechy ogólne Kolor: czarny Norma: EN 752 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Syfon: wodny Wymiary Ciężar netto: 47 kg Ciężar brutto: 47 kg Wybranie, Szerokość: 535 mm Wybranie, długość: 585 mm Głębokość zabudowy: 515 - 720 mm Rodzaj regulacji wysokości: Nasada teleskopowa Wymiar opakowania: dł.: 800 mm Wymiar opakowania: szer.: 700 mm Wymiar opakowania: wys.: 1025 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa okrągła Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Pokrywy, Szerokość: 400 mm Pokrywy, Długość: 400 mm Powierzchnia: Erodowany Klasa obciążenia: A 15 (EN 124) Szerokość ramy: 400 mm Długość ramy: 400 mm Kształt nasady: Kwadratowa Zawartość osadnika: tak
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Otwornica do DN 100/125/150 | 500100 | Opis | |
Otwornica do DN 50/70/100 | 500101 | Opis | |
Dociskowy kołnierz uszczelniaj. nasady LW400 zainstal. w betonie wodosz. | 83021 | Opis | |
Taśma uszczelniająca do System 400, Beton wodoszczelny | 83022 | Opis | |
Przedłużka System 400, Tworzywo sztuczne | 850101 | Opis | |
Przejściówka Średnica: 450 mm, z uszczelką | 850102 | Opis | |
Przejściówka Średnica: 358 mm, z uszczelką | 850103 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN125 | 850118 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN150 | 850119 | Opis |
Instrukcje | |
---|---|
Dane CAD |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): Tworzywo sztuczne
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Wariant króćca (stutzen_ausfuehrung): boczny
- Klasa obciążenia (belastungsklasse): A 15 (EN 124)
- Głębokość zabudowy (einbautiefe): 515 mm
- Syfon (geruchsverschluss): wodny
- (form_Aufsatzstueck):
- Zawartość osadnika (schlammeimer): tak
