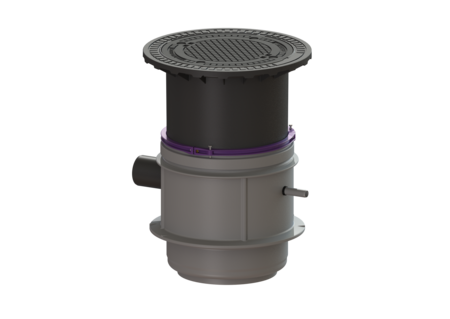

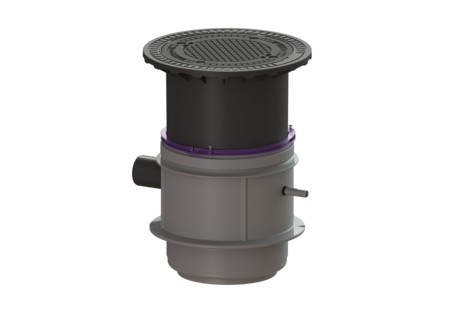

Przepompownia Aquapump Medium
Mono, STZ 1000, 800-1250 mm, D
KESSEL Przepompownia Aquapump Medium, Mono, z dopływ, ścieków Ścieki zawierające fekalia lub bez fekaliów (w sposób zabudowy bez wymagań ATEX), klasa obciążenia D 400, głębokość zabudowy 800 - 1250 mm, z pompą zatapialną STZ 1000
- nasada z regulacją wysokości
- skonfigurowany fabrycznie
- System studzienki LW 600 do zabudowy w ziemi
Nr art. | 827710D |
---|---|
GTIN | 4026092052051 |
Grupa Rabatowa | 60 |
Przepompownia Aquapump Medium Mono, STZ 1000, 800-1250 mm, D
Przepompownia do ścieków fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Stopnie złazowe: nie Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Pływak Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: LW 600 Cechy ogólne Norma: EN 12050-2, EN 12050-2 jak również EN 12050-1 (bez wymagań ATEX) Typ ścieków: Ścieki zawierające fekalia lub bez fekaliów (w sposób zabudowy bez wymagań ATEX) Sposób zabudowy: zabudowa w ziemi Typ urządzenia: Mono ATEX: nie Wymiary Ciężar netto: 152 kg Ciężar brutto: 164 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2500 mm Średnica: 809 mm Szerokość w świetle (LW): 600 mm Głębokość zabudowy: 800 - 1250 mm Długość: 1000 mm Szerokość: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 1220 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 Odstęp między środkiem rury odpływowej a dnem zbiornika: 482 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 475 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 600 mm Pojemność użytkowa: 30 l Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare z wypełnieniem betonowym Klasa obciążenia: D 400 (EN 124) Przenośnik Pompa: STZ 1000 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Stopień ochrony pompy: IP 68 (3 m) Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 10 m Sterowanie Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 5,2 A Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates |
- TÜV znak testowy (pruefzeichen): ID 1111241940
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Znak CE (ce_kennzeichnung): tak
- Klasa obciążenia (belastungsklasse): D 400 (EN 124)
- Pompa (pumpe): STZ 1000
- Głębokość zabudowy (einbautiefe): 800 mm
- Typ wirnika (laufrad_typ): Mechanizm rozdrabniający
- (schaltgeraet):
- Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 150 mm
