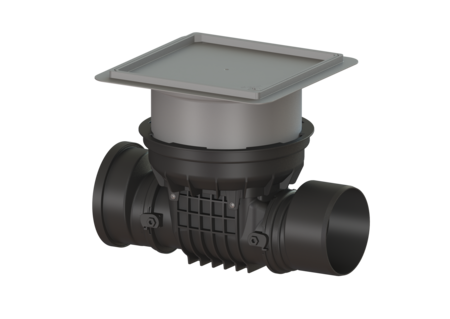

Zawór przeciwzalewowy Staufix

DN200,płyta podł.,do wklej. płyt.,typ 2R

KESSEL Zawór przeciwzalewowy Staufix, wielkość nominalna (DN) 200, ścieków Ścieki bez fekaliów, zamknięcie Lock & Lift, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, tak

  • Opcjonalna klapa do ochrony przed gryzoniami dla dodatkowego bezpieczeństwa
  • Elastyczna zabudowa, dostępne różne pokrywy przy zabudowie w płycie podłogowej
  • Alternatywnie dostępny również jako zestaw modułowy
Nr art. 730200.10XR
GTIN 4026092076576
Grupa Rabatowa 10

Zawór przeciwzalewowy Staufix DN200,płyta podł.,do wklej. płyt.,typ 2R
Zawór przeciwzalewowy do ścieków bez fekaliów jest wyposażony w dwie klapy mechaniczne, które samoczynnie zamykają się podczas przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ręczne zamykanie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń w zawór przeciwzalewowy StaufixControl. Wersja Klapa ze stali nierdzewnej jako ochrona przed gryzoniami: tak Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 200 Średnica zewnętrzna (DA): 200 mm Wskazówka dotycząca wielkości nominalnej: hydraulicznie odpowiada DN 150 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 2 Wymiary Ciężar netto: 8,5 kg Ciężar brutto: 11,1 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 8 mm Głębokość zabudowy: 341 - 464 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 586 mm Szerokość: 444 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 486 mm Wymiar opakowania: wys.: 496 mm Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
Zewnętrzny sygnalizator akustyc. 72222 Opis
Przełącznik sterowany bezprzewod. w formie wtyczki z gniazdem 72223 Opis
Pokrywa SaufixControl DN 90-100 przezbro 72224 Opis
Pokrywa SaufixControl DN125-200 przezbro 72225 Opis
Przedłużka Pogłębiona zabudowa, z kołnierzem 830070 Opis
Przedłużka Pogłębiona zabudowa, Kołnierz/przeciwko. 830073 Opis
Przedłużka Płyta podłogowa, do beton wodoszczelnego 830075 Opis
  Tytuł Nr art.
Bateria 3 V do sterownik 680665 Opis
Uszczelka Uszczelka pokrywy do Staufix DN 125-200 686113 Opis
Uszczelka do pokrywy, System 330 mm 686114 Opis
Uszczelka Uszczelka wargowa, System 330 mm 686115 Opis
Lejek kontrolny z uszczelką 70214 Opis
Klapa z tworzywa do Staufixa DN125/150 70232 Opis
Klapa ze stali nierdzewnej DN125-200 70234 Opis
Część wsuwana DN 125/150, z uszczelką 70242 Opis
Pokrywa Saufix DN125-200 z blokadą 72230 Opis
Pokrywa wodoszczelna, czarna 366x366 mm 830050 Opis
Króciec bosy DN 200, z uszczelką 83084 Opis
Kielich DN 200, z uszczelką 83088 Opis
Instrukcje
Dane CAD
Test Reports and Certificates
Deklaracja właściwości użytkowych
  • Wielkość nominalna (DN) (nennweite): 200
  • Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
  • Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
  • Znak CE (ce_kennzeichnung): tak
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
  • Klapa ze stali nierdzewnej jako ochrona przed gryzoniami (edelstahlklappe_rattenschutz): tak
  • Długość (laenge): 586  mm
  • Szerokość (breite): 444  mm
