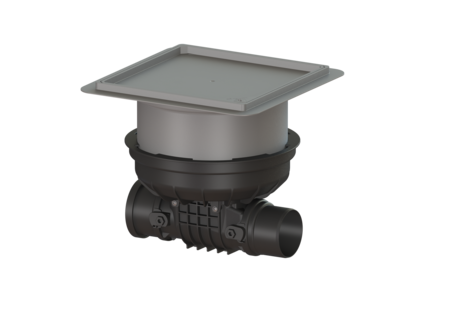

Zawór przeciwzalewowy Staufix
DN100,płyta podł.,do wklej. płyt.,typ 2R
KESSEL Zawór przeciwzalewowy Staufix, wielkość nominalna (DN) 100, ścieków Ścieki zawierające fekalia lub bez fekaliów (ÖNORM Austria), zamknięcie Lock & Lift, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, tak
- Opcjonalna klapa do ochrony przed gryzoniami dla dodatkowego bezpieczeństwa
- Elastyczna zabudowa, dostępne różne pokrywy przy zabudowie w płycie podłogowej
- Alternatywnie dostępny również jako zestaw modułowy
| Nr art. | 730100.10XR |
|---|---|
| GTIN | 4026092076392 |
| Grupa Rabatowa | 10 |
Zawór przeciwzalewowy Staufix DN100,płyta podł.,do wklej. płyt.,typ 2R
Zawór przeciwzalewowy do ścieków zawierających fekalia i bez fekaliów (ÖNORM Austria) jest wyposażony w dwie mechaniczne klapy, które zamykają się automatycznie w przypadku przepływu zwrotnego. Jedna klapa służy również jako ręcznie zamykane zamknięcie awaryjne. Dzięki modułowemu systemowi KESSEL istniejące systemy można łatwo przekształcić w zawór przeciwzalewowy StaufixControl. Wersja Klapa ze stali nierdzewnej jako ochrona przed gryzoniami: tak Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki zawierające fekalia lub bez fekaliów (ÖNORM Austria) Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 2 Szczelność: wodoszczelny Wymiary Ciężar netto: 6 kg Ciężar brutto: 8,6 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 8 mm Głębokość zabudowy: 287 - 410 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 444 mm Szerokość: 444 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 486 mm Wymiar opakowania: wys.: 496 mm Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. do opt-/akus. sygnali. przepł. zwrotnego | 72222 | Opis |
 | Przełącznik sterowany bezprzewod. w formie wtyczki z gniazdem | 72223 | Opis |
 | pokrywa zamykająca StaufixControl, DN 90 - 100 | 72224 | Opis |
 | pokrywa zamykająca StaufixControl, DN 125 - 200 | 72225 | Opis |
 | Przedłużka Pogłębiona zabudowa, z kołnierzem | 830070 | Opis |
 | Przedłużka Pogłębiona zabudowa, Kołnierz/przeciwko. | 830073 | Opis |
 | Przedłużka Płyta podłogowa, do beton wodoszczelnego | 830075 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Bateria 3 V do sterownik | 680665 | Opis |
 | Uszczelka Uszczelka pokrywy do Staufix DN 90-110 | 686112 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Uszczelka Uszczelka wargowa, System 330 mm | 686115 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Klapa zwrotna DN 100 | 70231 | Opis |
 | Klapa zwrotna DN 100, z blatem ze stali nierdzewnej | 70233 | Opis |
 | Część wsuwana DN 100, z uszczelką | 70241 | Opis |
 | Pokrywa zamykająca DN 90-100, zamknięcie awaryjne | 72229 | Opis |
 | Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis |
 | Króciec bosy DN 100 | 830100 | Opis |
 | Kielich DN 100 | 830101 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
- Klapa ze stali nierdzewnej jako ochrona przed gryzoniami (edelstahlklappe_rattenschutz): tak
- Długość (laenge): 444 mm
- Szerokość (breite): 444 mm
