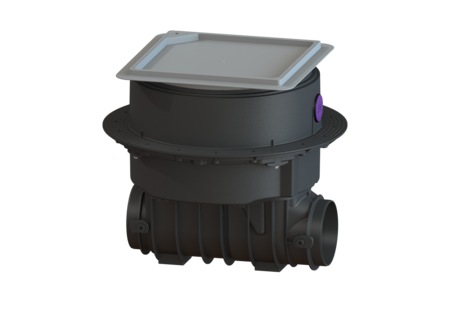

Zawór przeciwzalewowy Staufix SWA
bez króćca,płyta podł., do wklej. płytek
KESSEL Zawór przeciwzalewowy Staufix SWA, ścieków Ścieki bez fekaliów, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, 2 mechaniczne klapy zwrotne, zamknięcie Lock & Lift
- Łatwe przezbrojenie do Staufix FKA lub Pumpfix F
- Szybka i łatwa konserwacja bez użycia narzędzi
- Dostępny jako kompletny zestaw lub zestaw modułowy
Nr art. | 73000.10X |
---|---|
GTIN | 4026092073032 |
Grupa Rabatowa | 30 |
Zawór przeciwzalewowy Staufix SWA bez króćca,płyta podł., do wklej. płytek
Zawór przeciwzalewowy klasy premium do ścieków bez fekaliów jest wyposażony w dwie klapy mechaniczne, które zamykają się samoczynnie podczas przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ręczne zamknięcie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń do zaworu przeciwzalewowego klasy premium Staufix FKA lub zaworu przeciwzalewowego z pompą Pumpfix F. Wersja Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Ochrona przeciwzalewowa: Typ 2 Wymiary Ciężar netto: 13,1 kg Ciężar brutto: 18,6 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 9 mm Głębokość zabudowy: 516 - 669 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 486 mm Szerokość: 590 mm Wymiar opakowania: dł.: 642,2 mm Wymiar opakowania: szer.: 590 mm Wymiar opakowania: wys.: 348 mm Zbiornik/korpus Wariant króćca: Opcjonalnie Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
Tytuł | Nr art. | ||
---|---|---|---|
Króciec bosy DN 100, z uszczelką | 83081 | Opis | |
Króciec bosy DN 125, z uszczelką | 83082 | Opis | |
Króciec bosy DN 150, z uszczelką | 83083 | Opis | |
Króciec bosy DN 200, z uszczelką | 83084 | Opis | |
Kielich DN 100, z uszczelką | 83085 | Opis | |
Kielich DN 125, z uszczelką | 83086 | Opis | |
Kielich DN 150, z uszczelką | 83087 | Opis | |
Kielich DN 200, z uszczelką | 83088 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Zestaw do przezbr. Staufix FKA DN 100-200, od 01/2011, kabel 5 m | 80093 | Opis | |
Zestaw do przezbr. Pumpfix F DN 100-200, od 01/2011, płyta podłogowa | 80098 | Opis | |
Przedłużka Wysokość: 200 mm | 83070 | Opis | |
Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis | |
Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis | |
Uszczelka do nasady, od 07/2014 | 680150 | Opis | |
Uszczelka do pokrywy, System 330 mm | 686114 | Opis | |
Lejek kontrolny z uszczelką | 70214 | Opis | |
Zestaw uszczelniający dla pokryw zamykających dzielonych | 70318 | Opis | |
Pokrywa zamykająca Staufix SWA Strona dopływu | 80013 | Opis | |
Pokrywa zamykająca Staufix SWA Strona odpływu | 80014 | Opis | |
Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis | |
Pokrywa wodoszczelna, wklejenia płytek | 830052 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Deklaracja właściwości użytkowych |
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung): tak
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- (nennweite):
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Długość (laenge): 486 mm
- Szerokość (breite): 590 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
