Zawór przeciwzalewowy Staufix

DN 100, Płyta podłogowa, czarny, Typ 1

KESSEL Zawór przeciwzalewowy Staufix, ścieków Ścieki bez fekaliów, wielkość nominalna (DN) 100, zabudowa w płycie podłogowej, typ pokrywy pokrywa, mechaniczna klapa zwrotna, wymiar zewnętrzny (DZ) 110 mm, zamknięcie Lock & Lift

  • Łatwe przezbrojenie do Staufix typ 2 lub StaufixControl
  • Elastyczna zabudowa, dostępne różne pokrywy przy zabudowie w płycie podłogowej
  • Łatwe czyszczenie i konserwacja bez użycia narzędzi
Nr art. 720100.10S
GTIN 4026092076163
Grupa Rabatowa 10

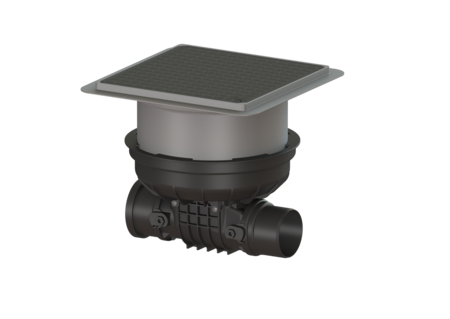

Zawór przeciwzalewowy Staufix DN 100, Płyta podłogowa, czarny, Typ 1
Zawór przeciwzalewowy do ścieków bez fekaliów jest wyposażony w klapę mechaniczną, która samoczynnie zamyka się podczas przepływu zwrotnego i jednocześnie służy jako ręczne zamknięcie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemową rozbudowę istniejących urządzeń o drugą klapę zwrotną lub przezbrojenie do zaworu przeciwzalewowego StaufixControl. Wersja Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 1 Wymiary Ciężar netto: 6,4 kg Ciężar brutto: 9 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 8 mm Głębokość zabudowy: 287 - 410 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 444 mm Szerokość: 444 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 486 mm Wymiar opakowania: wys.: 496 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Szczelność: wodoszczelny
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
Przedłużka Pogłębiona zabudowa, z kołnierzem 830070 Opis
Przedłużka Pogłębiona zabudowa, Kołnierz/przeciwko. 830073 Opis
Przedłużka Płyta podłogowa, do beton wodoszczelnego 830075 Opis
  Tytuł Nr art.
Bateria 3 V do sterownik 680665 Opis
Uszczelka Uszczelka pokrywy do Staufix DN 90-110 686112 Opis
Uszczelka do pokrywy, System 330 mm 686114 Opis
Uszczelka Uszczelka wargowa, System 330 mm 686115 Opis
Lejek kontrolny z uszczelką 70214 Opis
Klapa z tworzywa do Staufixa DN90-100 70231 Opis
Część wsuwana DN 100, z uszczelką 70241 Opis
Pokrywa Saufix DN90-100 z blokadą 72229 Opis
Pokrywa wodoszczelna, wklejenia płytek 830052 Opis
Króciec bosy DN 100 830100 Opis
Kielich DN 100 830101 Opis
Instrukcje
Dane CAD
Test Reports and Certificates
Deklaracja właściwości użytkowych
  • Wielkość nominalna (DN) (nennweite): 100
  • Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
  • Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
  • Znak CE (ce_kennzeichnung): tak
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • Typ pokrywy (abdeckungsart): pokrywa
  • Długość (laenge): 444  mm
  • Szerokość (breite): 444  mm
  • Ochrona przeciwzalewowa (rueckstauschutz): Typ 1
