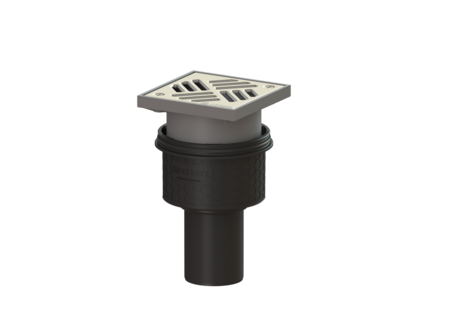

Wpust obiektowy Ecoguss
DN 70, pionowy, Kratka szczelinowa
KESSEL Wpust obiektowy Ecoguss, wielkość nominalna (DN) 70, króciec pionowy, typ pokrywy Kratka szczelinowa, syfonem wodny, z regulowaną wysokością, maks. wys. posadzki 25 mm, zamknięcie przykręcony
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
Nr art. | 48478.11 |
---|---|
GTIN | 4026092034361 |
Grupa Rabatowa | 40 |
Wpust obiektowy Ecoguss DN 70, pionowy, Kratka szczelinowa
Wpust obiektowy Ecoguss z krawędzią przyłączeniową służy do odwodnienia punktowego i jest wyposażony w wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Syfon: wodny Wymiary Ciężar netto: 1,6 kg Ciężar brutto: 1,96 kg Średnica: 135 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 135 mm Szerokość: 135 mm Wymiar opakowania: dł.: 390 mm Wymiar opakowania: szer.: 190 mm Wymiar opakowania: wys.: 310 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 138 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 138 mm Powierzchnia: Stal nierdzewna powierzchnia polerowana Materiał ramy: ABS Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Szerokość ramy: 150 mm Długość ramy: 150 mm Maks. grubość podłogi : 25 mm Nasada: z regulowaną wysokością Kształt nasady: Kwadratowa Materiał nasady: ABS
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis | |
Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis | |
Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis | |
Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis | |
Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper): Ecoguss
- Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał ramy (rahmen_material): ABS
- Materiał nasady (material_aufsatzstueck): ABS
- Wariant króćca (stutzen_ausfuehrung): pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
