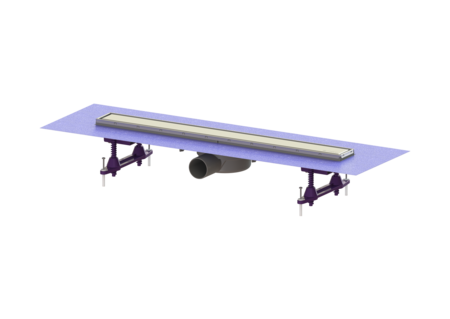

Odpływ liniowy Linearis Compact

dł. 650 mm, DN 50, WaD, pokrywa V2A, K3

45600.62M

KESSEL Odpływ liniowy Linearis Compact, długość 650 mm, wielkość nominalna (DN) 50, odwodnienie przez odpływ liniowy, typ pokrywy pokrywa ze stali nierdzewnej, uszczelnienie nasadzie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534

  • Indywidualny wygląd z odwracaną pokrywą
  • Niewielka głębokość zabudowy
  • Najwyższe standardy ochrony przeciwpożarowej
Nr art. 45600.62M
GTIN 4026092078907
Grupa Rabatowa 10

    Odpływ liniowy Linearis Compact dł. 650 mm, DN 50, WaD, pokrywa V2A, K3
    Odpływ liniowy Linearis Compact z przyspawanym korpusem z ABS jest przystosowany do odwodnienia liniowego wewnątrz pomieszczeń. Pokrywę można odwrócić do wklejenia płytek. Z gotowymi otworami na wodę przesiąkającą i syfonem. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: przygotowany Uszczelnienie na nasadzie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 0,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 0,7 Przepustowość (l/s) bez nadpiętrzenia: 0,5 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 1,9 kg Ciężar brutto: 2,27 kg Wymiary zewnętrzne, długość: 715 mm Głębokość zabudowy: 80 - 140 mm Szerokość: 191 mm Wysokość: 80 mm Wymiar opakowania: dł.: 1280 mm Wymiar opakowania: szer.: 260 mm Wymiar opakowania: wys.: 130 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: pokrywa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Materiał ramy: Stal nierdzewna 14301 Blokada: włożony Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: opcjonalnie do wklejenia płytek Szerokość ramy: 66 mm Długość ramy: 650 mm Maks. grubość podłogi : 15 mm Materiał nasady: ABS
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    48400 Syfon Multistop, do Linearis Compact i Scada 48400 Opis
    48630 Element izolacji dźwiękowej do nóżek montażowych Linearis Compact 48630 Opis
    48639 Pomoc montażowa do Linearis Compact 48639 Opis
    48800 Sitko na zanieczyszczenia Tworzywo sztuczne, do odpływów pry. lin. 48800 Opis
      Tytuł Nr art.
    48603 Syfon Linearis, wysokość zamk. wodnego 22 mm 48603 Opis
    680258 Pokrywa Linearis Compact, L: 650 mm, do 12/2013 680258 Opis
    680482 Pokrywa Linearis Compact, dł.:650 mm,od 09/2015 680482 Opis
    • Wielkość nominalna (DN) (nennweite): 50
    • Materiał korpusu wpustu (material_grundkoerper): ABS
    • Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
    • Materiał ramy (rahmen_material): Stal nierdzewna 14301
    • Materiał nasady (material_aufsatzstueck): ABS
    • Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
    • Syfon (geruchsverschluss): wodny
    • Długość ramy (rahmen_laenge): 650  mm
