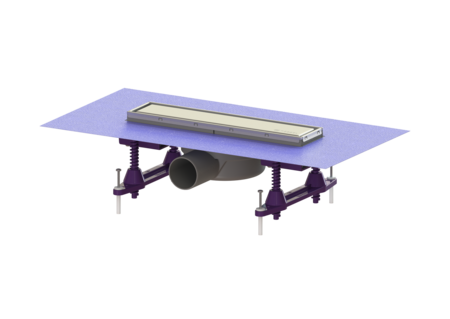

Odpływ liniowy Linearis Compact

dł. 300 mm, DN 50, WaD, pokrywa V2A, K3

45600.59M
Arkusz danych produktu w formacie PDF

KESSEL Odpływ liniowy Linearis Compact, długość 300 mm, wielkość nominalna (DN) 50, odwodnienie przez odpływ liniowy, typ pokrywy pokrywa ze stali nierdzewnej, uszczelnienie nasadzie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534

  • Indywidualny wygląd z odwracaną pokrywą
  • Niewielka głębokość zabudowy
  • Najwyższe standardy ochrony przeciwpożarowej
Nr art. 45600.59M
GTIN 4026092078877
Grupa Rabatowa 10

    Odpływ liniowy Linearis Compact dł. 300 mm, DN 50, WaD, pokrywa V2A, K3
    Odpływ liniowy Linearis Compact z przyspawanym korpusem z ABS jest przystosowany do odwodnienia liniowego wewnątrz pomieszczeń. Pokrywę można odwrócić do wklejenia płytek. Z gotowymi otworami na wodę przesiąkającą i syfonem. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: przygotowany Uszczelnienie na nasadzie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 0,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 0,7 Przepustowość (l/s) bez nadpiętrzenia: 0,5 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm ATEX: nie Syfon: wodny Wymiary Ciężar netto: 1,05 kg Ciężar brutto: 1,59 kg Wymiary zewnętrzne, długość: 365 mm Głębokość zabudowy: 80 - 140 mm Szerokość: 191 mm Wysokość: 80 mm Wymiar opakowania: dł.: 640 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 95 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: pokrywa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Powierzchnia: Stal nierdzewna, powierzchnia szczotkowana Materiał ramy: Stal nierdzewna 14301 Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: opcjonalnie do wklejenia płytek Szerokość ramy: 66 mm Długość ramy: 300 mm Maks. grubość podłogi : 15 mm Kształt nasady: Kwadratowa Materiał nasady: ABS
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    48400 Syfon Multistop, do Linearis Compact i Scada 48400 Opis
    48630 Element izolacji dźwiękowej do nóżek montażowych Linearis Compact 48630 Opis
    48639 Pomoc montażowa do Linearis Compact 48639 Opis
    48800 Sitko na zanieczyszczenia Tworzywo sztuczne, do odpływów pry. lin. 48800 Opis
      Tytuł Nr art.
    48603 Syfon Linearis, wysokość zamk. wodnego 22 mm 48603 Opis
    680261 Pokrywa Linearis Compact, L: 300 mm, do 12/2013 680261 Opis
    680485 Pokrywa Linearis Compact, dł.:300 mm,od 09/2015 680485 Opis
    • Wielkość nominalna (DN) (nennweite): 50
    • Materiał korpusu wpustu (material_grundkoerper): ABS
    • Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
    • Materiał ramy (rahmen_material): Stal nierdzewna 14301
    • Materiał nasady (material_aufsatzstueck): ABS
    • Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
    • Syfon (geruchsverschluss): wodny
    • Długość ramy (rahmen_laenge): 300  mm
