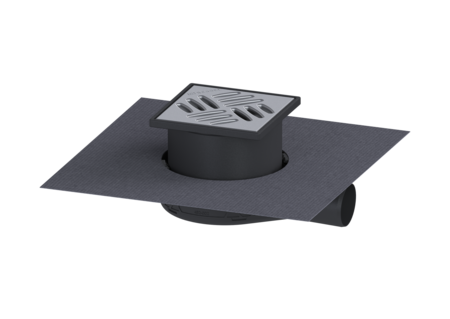

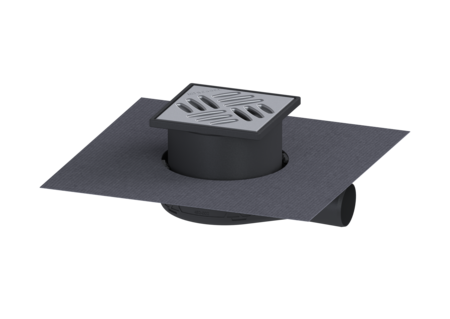

Wpust podłogow Der Ultraflache 54
DN 50, WaD, Kratka szczelinowa
KESSEL Wpust podłogow Der Ultraflache 54, wielkość nominalna (DN) 50, typ pokrywy Kratka szczelinowa, regulacji wysokości 63 - 116 mm, syfonem wodny, zszczelnienie korpusie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534, klasa obciążenia K 3
- z wyjmowanym syfonem w nasadzie
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 44750.20M |
|---|---|
| GTIN | 4026092080832 |
| Grupa Rabatowa | 10 |
Wpust podłogow Der Ultraflache 54 DN 50, WaD, Kratka szczelinowa
Wpust podłogowy Ultraflat 54 nadaje się do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z tworzywa sztucznego jest wyposażony w wyjmowany syfon w nasadzie. Otwarty otwór odpływowy na wodę przesiąkającą, bez zalewania powierzchni uszczelniającej wskutek nadpiętrzenia. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: opcjonalny Uszczelnienie na korpusie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Syfon: wodny Wymiary Możliwość regulacji wysokości: 63 - 116 mm Ciężar netto: 0,49 kg Ciężar brutto: 0,67 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 246 mm Szerokość: 200 mm Wysokość: 54 mm Wymiar opakowania: dł.: 590 mm Wymiar opakowania: szer.: 390 mm Wymiar opakowania: wys.: 310 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Materiał ramy: ABS Blokada: niezaryglowany Klasa obciążenia: K 3 (EN 1253-1) Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 130 mm Długość ramy: 130 mm Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/40 | 27118 | Opis |
 | Zestaw montażowy do korpusu Ultraflat 54 i Ultraflat 79 | 44702 | Opis |
 | Sitko na zanieczyszczenia do „Ultraflat 54” i „Ultraflat 79”, S125 | 44704 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite):
50
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
ABS
- Materiał nasady (material_aufsatzstueck):
ABS
