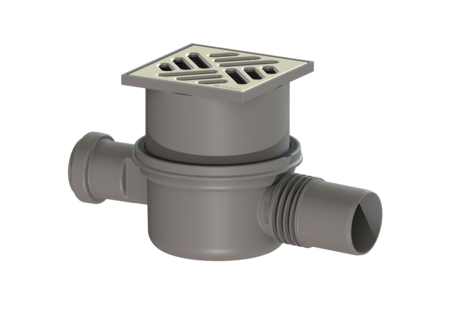

Wpust łazienkowy„Der Superflache”
DN 50, Kratka szczelinowa
Wpust łazienkowy „Der Superflache” jest przystosowany do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z PP jest wyposażony w pewnie zamocowaną uszczelkę oraz wyjmowany syfon.
- Ruchoma króćce wypływowe
- Uszczelka wargowa przymocowana na korpusie
- Boczny dopływ przez syfon

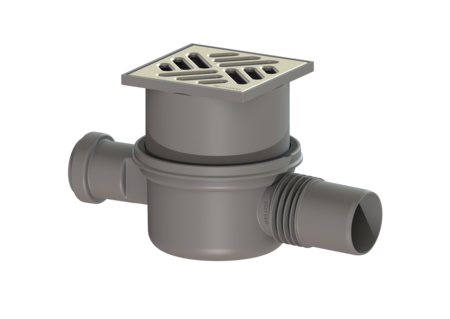

Nr art. | 42701.20 |
---|---|
GTIN | 4026092028537 |
Grupa Rabatowa | 10 |
Wpust łazienkowy„Der Superflache” DN 50, Kratka szczelinowa
Wpust łazienkowy „Der Superflache” jest przystosowany do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z PP jest wyposażony w pewnie zamocowaną uszczelkę oraz wyjmowany syfon. Wersja Położenie bocznego przyłącza: Typ II wys. zamknięcia wodnego: 30 mm przepustowość (l/s) z nadpiętrzeniem 20 mm: 0,8 Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Wymiary Możliwość regulacji wysokości: 10 - 60 mm Ciężar netto: 0,41 kg Ciężar brutto: 0,5 kg min. wys. zabudowy: 90 mm Wybranie, szer.: 180 mm Wybranie, długość: 260 mm Możliwość regulacji wysokości: Nasada teleskopowa szer.: 110 mm długość: 250 mm Wymiar opakowania: szer.: 107 mm Wymiar opakowania: wys.: 140 mm Wymiar opakowania: dł.: 250 mm Zbiornik/korpus liczba odpływów: 1 Wielkość nominalna dopływu (DN): 40 typ dopływu: 1 Materiał korpusu wpustu: PP Cechy pokrywy typ pokrywy: Kratka szczelinowa materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny pokrywy, szer.: 100 mm pokrywy, długość: 100 mm Powierzchnia: Stal nierdzewna powierzchnia polerowana Materiał ramy: PP Blokada pokrywy: włożony Klasa obciążenia: K 3 (EN 1253-1) Długość ramy: 107 mm Materiał ramy: 107 mm Kształt nasady: Kwadratowa Materiał nasady: PP Syfon: z
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Przejściówka DN 50/40 | 27118 | Opis | |
Przejściówka DN 50/70 | 27126 | Opis | |
Przedłużka System 100, Wysokość: 161 mm | 27146 | Opis | |
Osadnik Średnica: 110 mm | 27168 | Opis | |
Łącznik z PP z koł.docisk.ze stali nierd | 27198 | Opis | |
Łącznik ABS z koł. do uszczel. klejonych | 27199 | Opis | |
Suchy syfon Multistop system 100 | 43500 | Opis | |
Sitko na zanieczyszczenia, system 100 | 43700 | Opis | |
Taśma uszczelniająca 500 x 500 mm | 43710 | Opis | |
Taśma uszczelniająca EPDM, 500 x 500 mm | 43730 | Opis |
Instrukcje | |
---|---|
Dane CAD |
- Wielkość nominalna (DN) (nennweite): 50
- Materiał korpusu wpustu (material_grundkoerper): PP
- materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): PP
- typ pokrywy (abdeckungsart): Kratka szczelinowa
