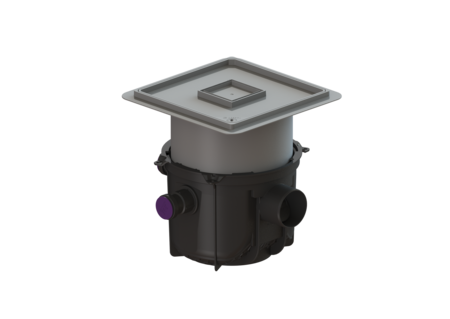

Urządzenie przeciwzal. Pumpfix S
DN 100, pokrywa do wklejenia płytek
KESSEL Urządzenie przeciwzal. Pumpfix S, wielkość nominalna (DN) 100, ścieków Ścieki bez fekaliów, Urządzenie jest przystosowane do zabudowy w betonie wodoszczelnym, beton wodoszczelny, typ pokrywy pokrywa do wklejenia płytek, moc P1 0,6 kW
- Niezawodne odwadnianie w kierunku odwrotnym do kierunku przepływu zwrotnego
- Pompa do pracy ciągłej z wirnikiem z wolnym przelotem, zapewniająca najwyższe bezpieczeństwo pracy
- Urządzenie jest przystosowane do zabudowy w betonie wodoszczelnym
Nr art. | 280451X |
---|---|
GTIN | 4026092085523 |
Grupa Rabatowa | 10 |
Urządzenie przeciwzal. Pumpfix S DN 100, pokrywa do wklejenia płytek
Urządzenie przeciwzalewowe do ścieków bez fekaliów jest wyposażone w pompę i dwa mechaniczne zawory przeciwzalewowe, które samoczynnie zamykają się podczas przepływu zwrotnego. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Odprowadzanie ścieków do kanału w trakcie fazy przepływu zwrotnego odbywa się przez zintegrowaną pompę w kierunku odwrotnym do kierunku przepływu zwrotnego. - z nasadą teleskopową do bezstopniowej regulacji wysokości i poziomu oraz z wbudowanym wpustem podłogowym - urządzenie nadaje się do zabudowy w betonie wodoszczelnym, odporność na wodę gruntową – 3 m - ochrona przeciwzalewowa wg EN 13564 typ 5 - w zestawie króćce DN 50 do dopływu i rury osłonowej na przewody elektryczne - pompa do pracy ciągłej z wirnikiem z wolnym przelotem – najwyższe bezpieczeństwo użytkowania - z przełącznikiem pływakowym do monitorowania poziomu Wersja Wskazówka dotycząca głębokości zabudowy: Urządzenie jest przystosowane do zabudowy w betonie wodoszczelnym Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,6 Mechaniczne klapy zwrotne: 2 Zabudowa urządzenia: beton wodoszczelny Cechy ogólne Norma: EN 13564 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki bez fekaliów Stan w momencie dostawy: gotowy do przyłączenia Ochrona przeciwzalewowa: Typ 5 ATEX: nie Wymiary Ciężar netto: 10,8 kg Ciężar brutto: 12,1 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 600 mm Wybranie, długość: 600 mm Głębokość zabudowy: 330 - 460 mm Długość: 485 mm Szerokość: 380 mm Wymiar opakowania: dł.: 445 mm Wymiar opakowania: szer.: 445 mm Wymiar opakowania: wys.: 466 mm Zbiornik/korpus Przyłącze przejścia kablowego (DN): 50 Wielkość nominalna dopływu (DN): 50 mm Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: Do wyboru Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szerokość ramy: 380 mm Długość ramy: 380 mm Maks. grubość podłogi : 16 mm Kształt nasady: Kwadratowa Przenośnik Pompa: GTF 500 Liczba pomp: 1 Ciężar, pompa: 6 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 2,7 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,91 Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wys. podnoszenia: 8 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 0,6 kW Pobór mocy P2: 0,36 kW Tryb roboczy: S1 Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 5 m Sterowanie Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Syfon Multistop, System 125 | 48500 | Opis | |
Syfon Megastop | 48550 | Opis | |
Sitko na zanieczyszczenia Tworzywo sztuczne, do wpustów łazi. S125 | 48700 | Opis | |
Syfon do „Der Ultraflache 79” | 680696 | Opis | |
Korpus wpustu do pokrywy do syfonu 50 mm, czarny | 680795 | Opis | |
Korpus wpustu do pokrywy do Multistop, czarny | 680796 | Opis | |
Korpus wpustu do pokrywy do syfonu 50 mm, szary | 680797 | Opis | |
Korpus wpustu do pokrywy do Multistop, szary | 680798 | Opis | |
Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis | |
Pokrywa wodoszczelna, wklejenia płytek | 830052 | Opis | |
Przedłużka Pogłębiona zabudowa, Kołnierz/przeciwko. | 830073 | Opis | |
Przedłużka Płyta podłogowa, do beton wodoszczelnego | 830075 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Deklaracja właściwości użytkowych | |
Deklaracja zgodności |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Długość (laenge): 485 mm
- Szerokość (breite): 380 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 5
- Pompa (pumpe): GTF 500
- Głębokość zabudowy (einbautiefe): 330 mm
