Ważne zasady
Gdy tylko znany jest profil wymagań dotyczący zabezpieczenia przed cofaniem się wody, można dobrać odpowiedni produkt. Należy przy tym zwrócić szczególną uwagę na fakt, że wszystkie produkty stosowane w systemach odwadniających uznaje się za wyroby budowlane i w związku z tym muszą one podlegać przepisom prawa budowlanego.
W tym celu dopuszczalne są następujące procedury weryfikacyjne:
- zharmonizowane normy, takie jak na przykład DIN EN 12050 dla przepompowni wewnętrznych lub DIN EN 13564 dla zaworów przeciwzalewowych
- ogólne dopuszczenia nadzoru budowlanego, takie jak np. Z-53.2-487 dla przepompowni przeciwzalewowej Ecolift
- zgoda w indywidualnych przypadkach poprzez stwierdzenie przydatności i wyjaśnienie z właściwym organem
Jeśli zastosowanie danego produktu nie jest ani znormalizowane, ani uregulowane przepisami budowlanymi, w indywidualnych przypadkach można złożyć wniosek o wydanie zgody. Produkt jest wówczas sprawdzany pod kątem przydatności w porozumieniu z właściwym organem i w razie potrzeby dopuszczany do stosowania.
Jeśli chodzi o zakres zastosowania, norma DIN 1986-100 opisuje jedynie dwa znormalizowane rodzaje produktów: przepompownie wewnętrzne i zawory przeciwzalewowe. Jednak, jak stwierdza również komentarz do normy DIN 1986-100, ze względu na rozwój techniczny, ekonomiczność, ale także ochronę środowiska i oszczędne gospodarowanie energią pierwotną konieczne jest stosowanie i wykorzystywanie nowych materiałów budowlanych, elementów konstrukcyjnych, typów konstrukcji i wyposażenia. W związku z tym można również planować i stosować innowacyjne rozwiązania. Ich zakres zastosowania jest regulowany w odpowiednim dopuszczeniu lub w indywidualnych przypadkach należy uzgodnić go z odpowiednim organem.
Rodzaje produktów chroniących przed przepływem zwrotnym
W związku z tym do ochrony przed przepływem zwrotnym dostępne są zasadniczo trzy rodzaje produktów:
- automatyczne przepompownie ścieków z pętlą przeciwzalewową zgodnie z normą DIN EN 12050
- zawory przeciwzalewowe zgodne z normą DIN EN 13564-1
- instalacje zabezpieczające przed cofką z ogólnym dopuszczeniem do stosowania w budownictwie, np. zawory przeciwzalewowe z pompą, przepompownie przeciwzalewowe oraz przepomopownie hybrydowe.
Zastosowanie zgodnie z | normy DIN EN 13564 | Ogólne dopuszczenie do stosowania w budownictwie | DIN EN 12050 | |
Rodzaj produktu / wersja | zawór przeciwzalewowy | przepompownia przeciwzalewowa | zawór przeciwzalewowy z pompą” | Przepompownia wewnętrzna / przepompownia zewnętrzna |
| Z klapą |
| |||
| Z pompą |
| |||
| Z pętlą przeciwzalewową |
| |||
Sposób działania produktów
Poszczególne typy produktów różnią się pod względem konstrukcji w zakresie urządzeń zamykających, pomp i pętli przeciwzalewowej. Zawory przeciwzalewowe z pompami, przepompownie przeciwzalewowe oraz przepompownie hybrydowe łączą zatem cechy konstrukcyjne zaworów przeciwzalewowych i przepompowni wewnętrznych. Wynikają z tego również istotne różnice w zakresie działania.
Rodzaj produktu / Odwadnianie | zawór przeciwzalewowy | Przepompownia przeciwzalewowa / Zawór przeciwzalewowy z pompą” | Przepompownia wewnętrzna / przepompownia zewnętrzna |
| w trybie normalnym | bez zasilania zewnętrznego | bez zasilania zewnętrznego | Praca pomp |
| w przypadku przepływu zwrotnego | niemożliwe | Praca pompy | Praca pompy |
Dzięki temu przy projektowaniu dostępne są nie tylko sprawdzone i znormalizowane produkty, ale także produkty innowacyjne. W zależności od konkretnej sytuacji zazwyczaj istnieje kilka możliwości. Przy podejmowaniu ostatecznej decyzji należy zatem wybrać optymalne rozwiązanie pod względem bezpieczeństwa i ekonomiczności.

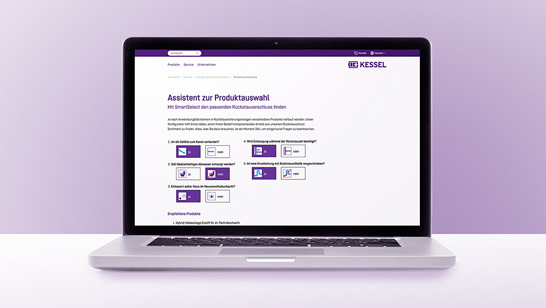

Asystent wyboru produktów
