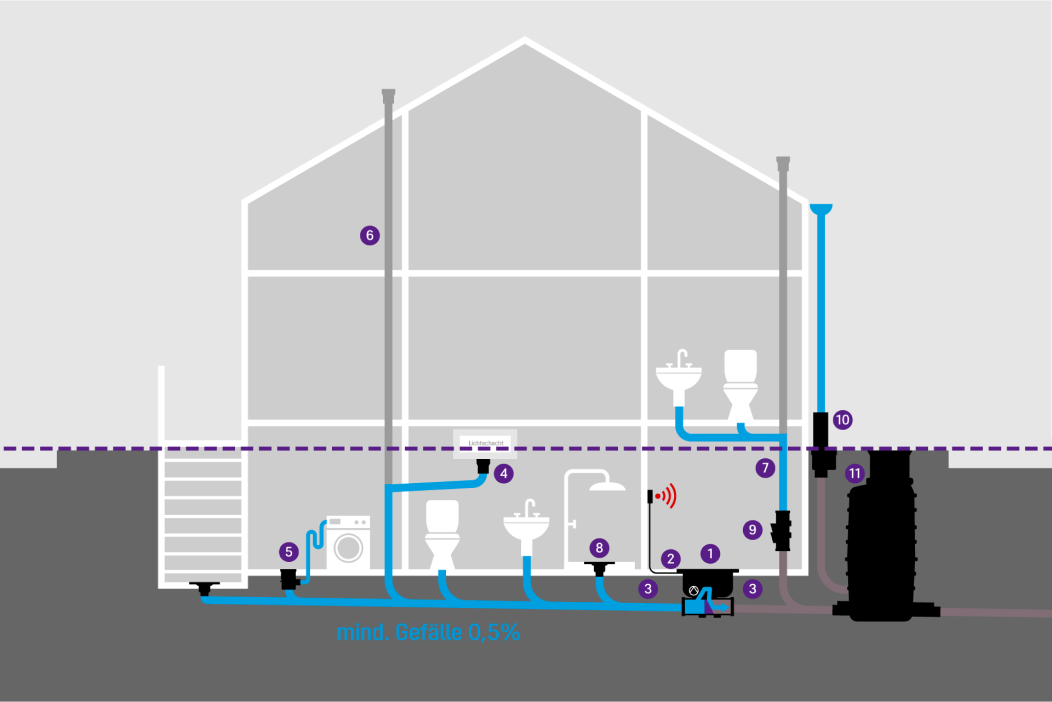

(1) Pumpfix M do zabudowy w płycie podłogowej
(2) Rura instalacyjna DN 50
(3) Odcinek wyrównawczy o długości 1 m przed i za urządzeniem Pumpfix M
(4) Wpust podłogowy z zaworem Multistop i pojemnikiem na szlam do studzienki świetlnej
(5) Wpust podłogowy z syfonem, np. Universale Plus
(6) Wentylacja/odpowietrzanie
(7) Podłączenie elementów odwadniających powyżej poziomu poziomu zalewania
(8) Odpływ prysznicowy liniowy Linearis
(9) Czyszczak
(10) Wpusty wody deszczowej
(11) Studzienka przyłączeniowa
Zawór przeciwzalewowy z pompą Pumpfix M
do ścieków czarnych i szarych

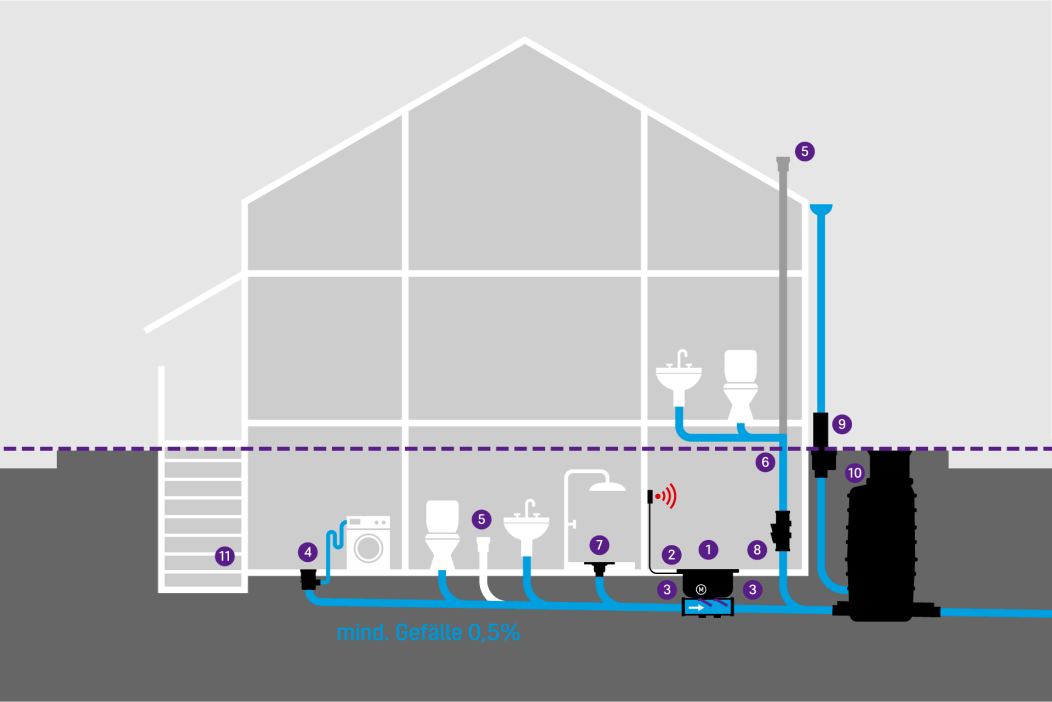

(1) KESSEL Staufix FKA do zabudowy w płycie podłogowej
(2) Rura elektroinstalacyjna DN 50
(3) Odcinek wyrównawczy o długości 1 m przed i za Staufix FKA
(4) Wpust podłogowy z syfonem, np. Universale Plus
(5) Wentylacja
(6) Podłączenie elementów odwadniających powyżej poziomu zalewania
(7) Odpływ prysznicowy liniowy
(8) Czyszczak
(9) Wpusty wody deszczowej
(10) Studzienka przyłączeniowa
(11) Zadaszone zejście schodów do piwnicy z progiem drzwiowym
Zawór przeciwzalewowy Staufix FKA
do ścieków czarnych i szarych

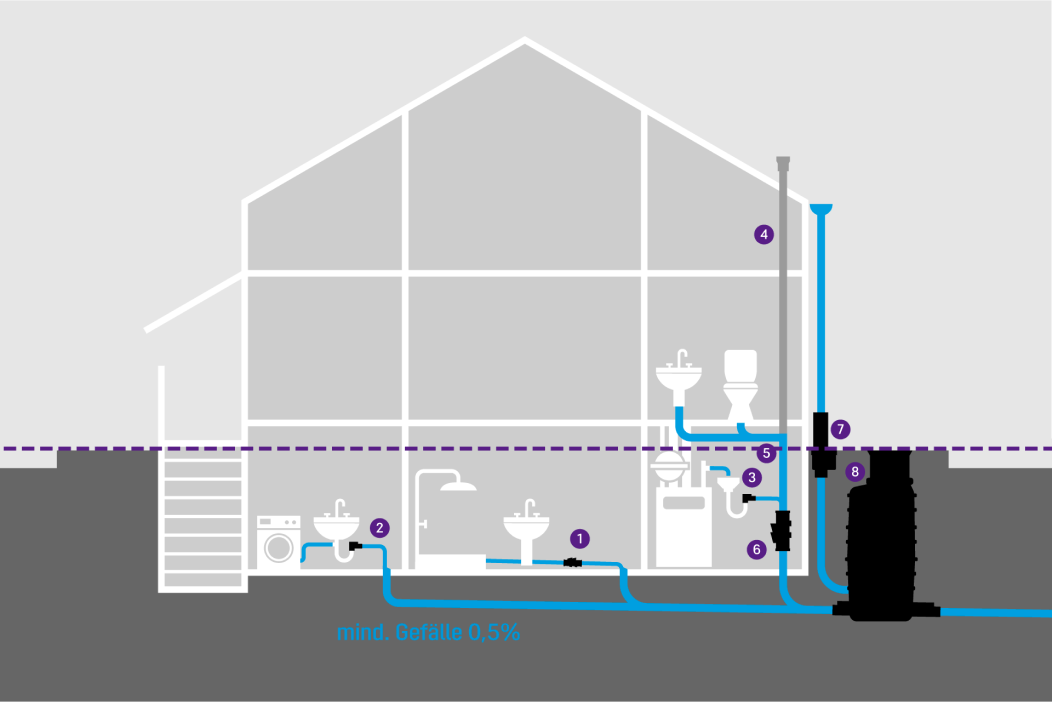

(1) KESSEL Staufix DN 50
(2) Syfon KESSEL Staufix
(3) Syfon KESSEL Staufix
(4) Wentylacja/odpowietrzanie
(5) Podłączenie urządzeń odprowadzających wodę powyżej poziomu zalewania
(6) Czyszczak
(7) Wpusty wody deszczowej
(8) Studzienka przyłączeniowa
Zawór przeciwzalewowy Staufix DN 50/70 i syfon Staufix DN 50
do wody szarej

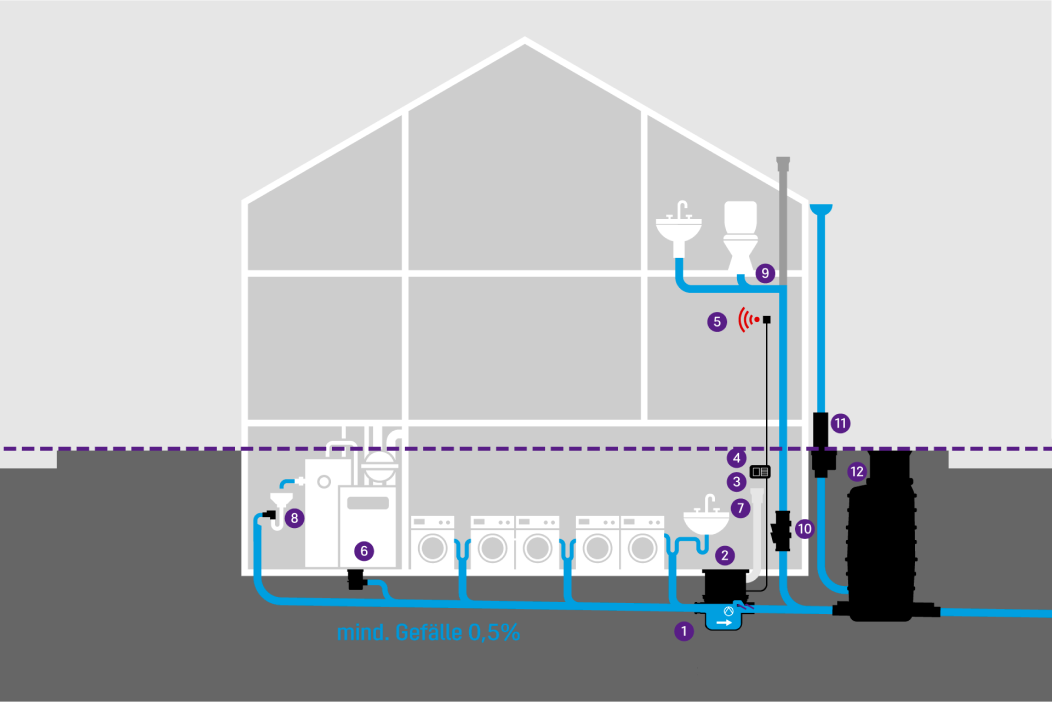

(1) Zbiornik Pumpfix S
(2) Zintegrowany wpust podłogowy w pokrywie
(3) Opcjonalnie: urządzenie ostrzegawcze Basic
(4) Opcjonalnie: kontakt bezpotencjałowy do urządzenia ostrzegawczego Basic
(5) Opcjonalnie: zewnętrzny sygnalizator akustyczny
(6) Wpust z separatorem cieczy lekkich
(7) Filtr z węglem aktywnym KESSEL
(8) Przyłącze wody kapiącej do zasobnika ciepłej wody z syfonem lejkowym
(9) Przyłącze elementów odwadniających powyżej poziomu zalewania
(10) Czyszczak
(11) Wpusty wody deszczowej
(12) Studzienka przyłączeniowa
Wpusty piwniczne z zaworem przeciwzalewowym i pompą Pumpfix S
do wody szarej

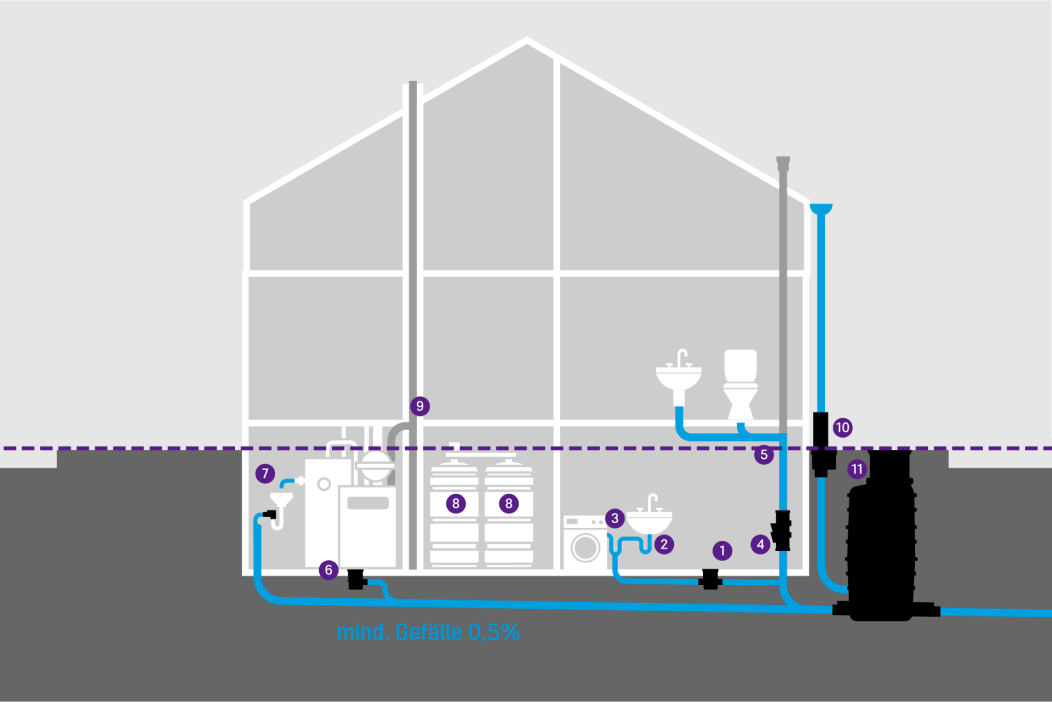

(1) Wpust piwniczny „Universale”
(6) Wpust z separatorem cieczy lekkich z zabezpieczeniem przed cofaniem się wody
(7) Syfon Staufix
(2) Standardowy syfon
(3) Standardowy syfon do pralki
(4) Czyszczak
(5) Podłączenie urządzeń odprowadzających wodę powyżej poziomu zalewania
(8) Zbiorniki oleju opałowego
(9) Komin
(10) Wpusty wody deszczowej
(11) Studzienka przyłączeniowa
Wpusty piwniczne z zaworem przeciwzalewowym „Universale”
do wody szarej

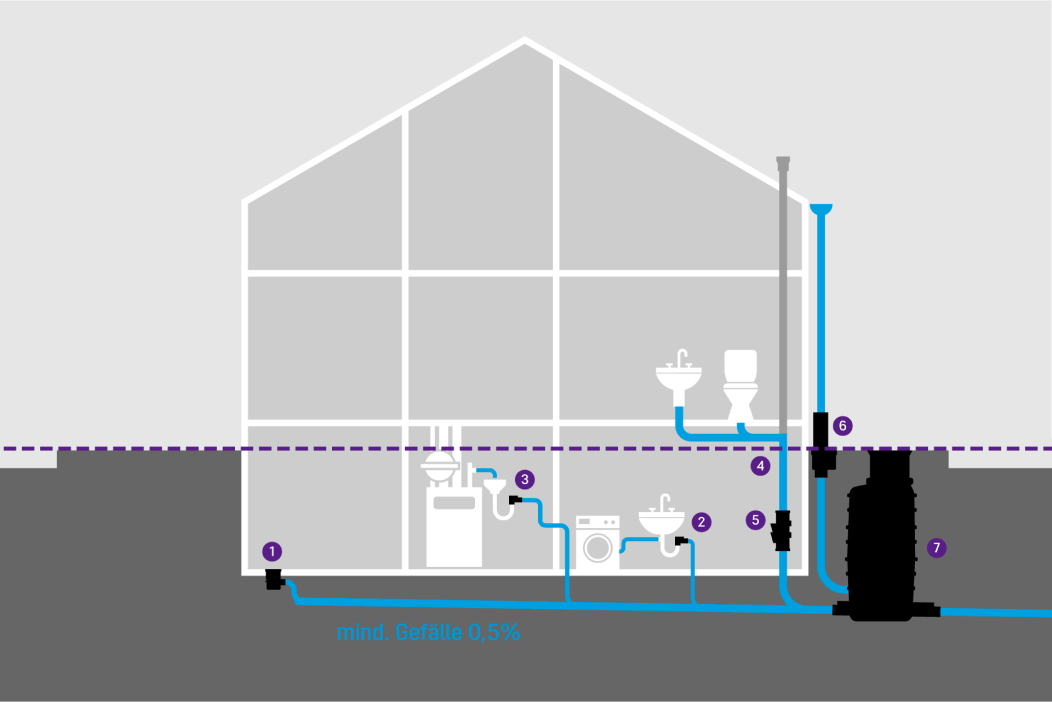

(1) KESSEL Drehfix
(2) KESSEL Staufix Siphon
(3) KESSEL Staufix Siphon
(4) Podłączenie elementów odprowadzających wodę powyżej poziomu zalewania
(5) Czyszczak
(6) Wpusty wody deszczowej
(7) Studzienka przyłączeniowa
Wpusty piwniczne z zaworem przeciwzalewowym Drehfix
do wody szarej

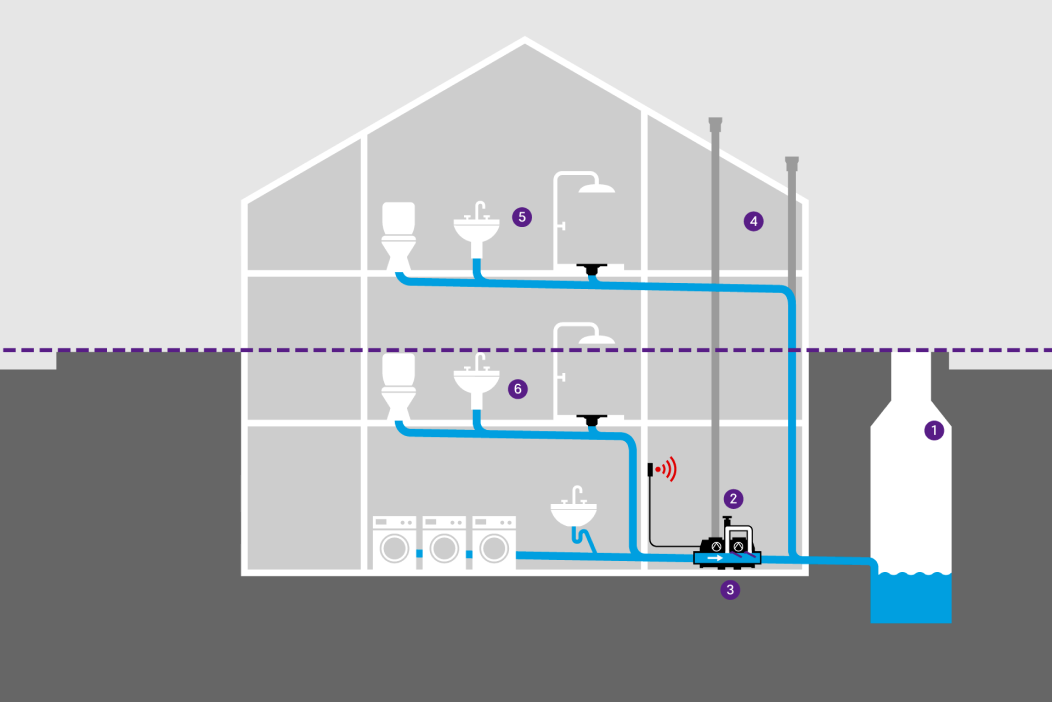

(3) Przepomopownia hybrydowa KESSEL Ecolift L
(1) Studzienka przyłączeniowa
(2) Obwodnica wewnątrz urządzenia Ecolift L
(4) Wentylacja i odpowietrzanie
(5) Podłączenie elementów odwadniających powyżej poziomu poziomu zalewania
(6) Elementy odwadniające na parterze poniżej poziomu zalewania
Przepompownia hybrydowa Ecolift L
do ścieków czarnych i szarych
