Przegląd
W zakresie odprowadzania wody z pomieszczeń mokrych, lokali gastronomicznych, zakładów spożywczych, rzeźni oraz zakładów przemysłowych nasza oferta produktów ze stali nierdzewnej zapewnia funkcjonalne rozwiązania dostosowane do każdego obszaru zastosowań. Dostępna jest szeroka gama sprawdzonych w praktyce systemów, które można dobierać i łączyć w ramach naszego systemu modułowego. Podstawowe elementy to:
- Wpusty podłogowe ze stali nierdzewnej
- Wanny podłogowe ze stali nierdzewnej
- Odpływ rynnowy ze stali nierdzewnej
- Odpływ szczelinowy ze stali nierdzewnej
Zastosowany materiał, stal nierdzewna 1.4301 (V2A) lub 1.4571 V4A, w pełni odpowiada przepisom UE dotyczącym zakładów przetwórstwa spożywczego i wraz z wyjątkowo stabilnymi konstrukcjami oraz profesjonalnym wykonaniem gwarantuje bezbłędne działanie. Nasze pokrywy kratowe są zgodne z normą DIN 1253-1.

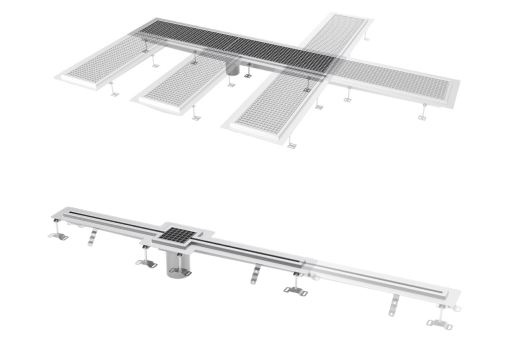

Korytka odwadniające i wanny podłogowe
Wszędzie tam, gdzie powstaje duża ilość ścieków, a działalność i przebieg pracy nie mogą zostać zakłócone, ścieki należy odprowadzać do wpustu za pomocą rynien lub wanek podłogowych i odpowiednio je usuwać. W przypadku dużej ilości ścieków zawierających grube cząstki zanieczyszczeń (np. w dużych kuchniach) odpowiednie są odpływy rynnowe i wanny podłogowe. Odpływy szczelinowe nadają się do obszarów, w których występuje mniej cząstek zanieczyszczeń i gdzie należy spodziewać się częstego obciążenia ruchem pojazdów.
Uszczelnienie odpływów, rynien i wanien ze stali nierdzewnej
Powierzchnie w kuchniach przeznaczonych do użytku komercyjnego są ogólnie klasyfikowane jako należące do klasy oddziaływania wody W2-I lub W3-I, z dodatkowym obciążeniem chemicznym. Podstawą do wykonania prac uszczelniających są przepisy normy DIN 18534 „Uszczelnienie pomieszczeń wewnętrznych”. W związku z tym podstawowym warunkiem jest stosowanie wyłącznie podłoży odpornych na wilgoć (np. jastrych cementowy na podłodze i cementowe płyty suchej zabudowy).
Płyty gipsowo-kartonowe są niedopuszczalne. W przypadku przejść, zwłaszcza w obszarze podłogi, zakłada się, że posiadają one odpowiednie możliwości przyłączenia dla uszczelnienia cienkowarstwowego. Rynny poddawane dużym obciążeniom termicznym muszą być przygotowane w taki sposób, aby uszczelnienie mogło być poprowadzone pod nimi, tzn. jastrych musi być w tym miejscu odpowiednio wycięty. Jeśli uszczelnienie zgodnie z normą DIN 18534-2 ma być umieszczone pod jastrychiem, należy odpowiednio zaplanować szczegóły połączeń, zwłaszcza w obszarze ścian.
Zasady uszczelnienia cienkowarstwowego
- Wybór uszczelnienia i podłoża odbywa się zgodnie z wytycznymi normy DIN 18534 – Uszczelnianie pomieszczeń wewnętrznych – z lipca 2017 r.
- Podłoże musi być odpowiednie (odpowiedni materiał budowlany, równa powierzchnia, sucha, nośna i bez pęknięć; powierzchnia musi dobrze przylegać do nakładanych warstw)
- Konieczne jest zaaklimatyzowanie wszystkich materiałów do temperatur otoczenia oraz przestrzeganie temperatur roboczych
- Należy stosować wyłącznie dopuszczone materiały uszczelniające (certyfikaty zgodności, abP, ETA i/lub DIN EN 12004)
- W obszarach bezpośrednio narażonych na działanie wody (takich jak ściany w strefie prysznicowej i powierzchnie prysznicowe na poziomie podłogi) należy zasadniczo przeprowadzić uszczelnienie powierzchni podłogowych i ściennych
- Odpowiednie materiały uszczelniające należy dobrać w zależności od istniejących podłoży i klas oddziaływania wody (patrz: DIN 18534)
- Warstwę uszczelniającą należy nakładać bez przerw zgodnie z zaleceniami producenta (co najmniej dwa etapy / warstwy)
- Należy przestrzegać minimalnych czasów schnięcia poszczególnych warstw
- Do połączenia z uszczelnieniem cienkowarstwowym należy stosować wyłącznie wpusty podłogowe z kołnierzem do przyklejenia hydroizolacji
- Uszczelnienie dylatacji / spoin brzegowych
- Wkładkę z włókniny, tkaniny lub folii należy stosować w taki sposób, aby mogła ona przejmować planowane ruchy elementów konstrukcyjnych.
- Należy stosować wyłącznie sprawdzone taśmy uszczelniające / mankiety
Warianty kołnierzy
Podczas projektowania elementów odwadniających ze stali nierdzewnej należy zwrócić szczególną uwagę na miejsce połączenia między uszczelnieniem a rynną podłogową lub nasadą. Różne warianty kołnierzy zapewniają rozwiązania zgodne z normami i wymaganymi połączeniami dla danej planowanej wykładziny podłogowej.
Kołnierz do przyklejenia hydroizolacji, wysokość kołnierza 15 mm
Do łączenia z systemami uszczelniającymi z płytami i płytkami (zgodnie z normą DIN 18534 z kołnierzem o szerokości 50 mm).
Kołnierz do przyklejenia hydroizolacji, wysokość kołnierza 6 mm
Do łączenia z systemami powłok podłogowych (np. żywicą epoksydową).
Kątownik przyłączeniowy do płytek
Do stosowania w przypadku obciążenia termicznego rynny.
Bez kołnierza

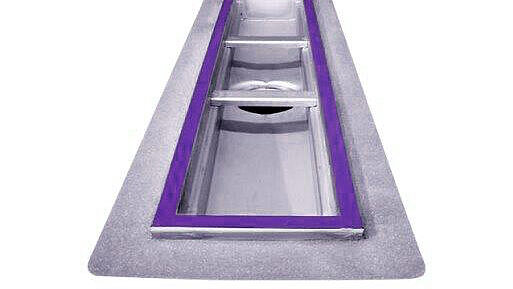

posypywanie piaskiem
Szczególnie w przypadku połączenia z systemami powłok podłogowych (np. z żywicą epoksydową) zaleca się posypanie piaskiem kołnierzy korytek lub wpustów odwadniających ze stali nierdzewnej, aby zapewnić lepsze połączenie z otaczającą powłoką i podłożem. Piaskowanie znacznie zwiększa chropowatość powierzchni, poprawiając w ten sposób przyczepność do podłoża lub sąsiedniej wykładziny podłogowej, a także do cienkowarstwowej izolacji pod wykładziną.
Powłoka jest ponadto odporna na sole, kwasy, zasady, różne rozpuszczalniki i wiele innych substancji. Co więcej, powłoka może być stosowana również w wrażliwych obszarach, takich jak np. szpitale lub zakłady spożywcze i farmaceutyczne.

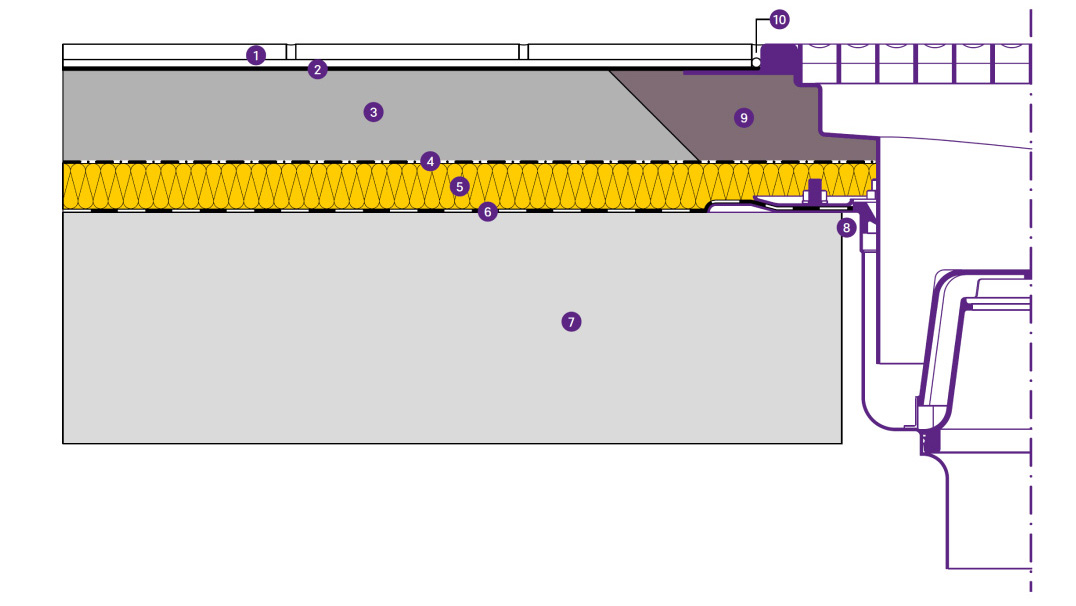

Rynna ze stali nierdzewnej z kołnierzem do przyklejenia hydroizolacji 15 mm do płytek ceramicznych
1 Płytki i fugi wraz z klejem do płytek
2 Uszczelnienie cienkowarstwowe zgodnie z normą DIN 18534-1
3 Jastrych cementowy
4 Warstwa rozdzielająca
5 Izolacja termiczna
6 Membrana hydroizolacyjna / warstwa rozdzielająca ≥ 1,5 mm zgodnie z normą DIN 18534-2
7 Beton
8 W przypadku przebicia / konstrukcji podłogi należy w razie potrzeby uwzględnić ochronę
przeciwpożarową 9 Wylewka kapilarna z żywicą reaktywną
10 Masa uszczelniająca do fug z sznurkiem wypełniającym o zamkniętych komórkach
Rynna ze stali nierdzewnej z kołnierzem do przyklejenia hydroizolacji 6 mm do nawierzchni z żywicy reaktywnej
1 Powłoka z żywicy reaktywnej
2 Uszczelnienie cienkowarstwowe zgodnie z normą DIN 18534-1
3 Piasek jastrychowy
4 Warstwa rozdzielająca
5 Izolacja termiczna
6 Membrana uszczelniająca / warstwa rozdzielająca ≥ 1,5 mm zgodnie z normą DIN 18534-2
7 Beton
8 W przypadku przebicia / budowie podłogi należy w razie potrzeby uwzględnić ochronę
przeciwpożarową 9 Wypełnienie kapilarne z żywicy reaktywnej

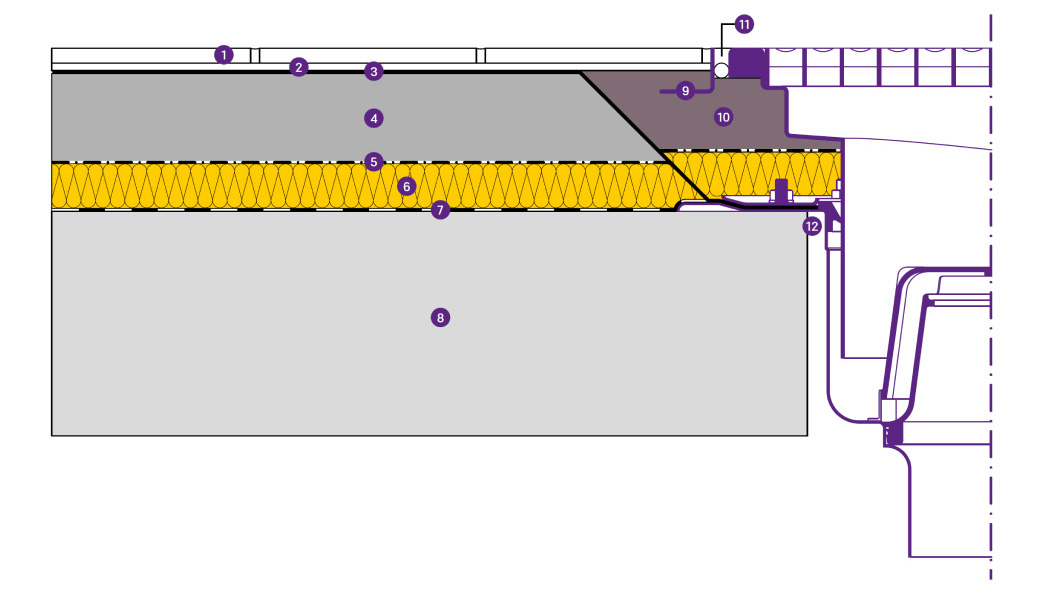

Korytko ze stali nierdzewnej poddane obciążeniom termicznym
1 Płytki i fugi
2 Klej do płytek
3 Uszczelnienie cienkowarstwowe zgodnie z normą DIN 18534-1
4 Jastrych cementowy
5 Warstwa rozdzielająca
6 Izolacja termiczna
7 Membrana hydroizolacyjna / warstwa rozdzielająca ≥ 1,5 mm zgodnie z normą DIN 18534-2
8 Beton
9 Kątownik przyłączeniowy do płytek
10 Wypełnienie kapilarne z żywicą reaktywną
11 Masa uszczelniająca do fug z wypełnieniem o zamkniętych
komórkach 12 W przypadku przebicia / konstrukcji podłogi należy w razie potrzeby uwzględnić ochronę przeciwpożarową

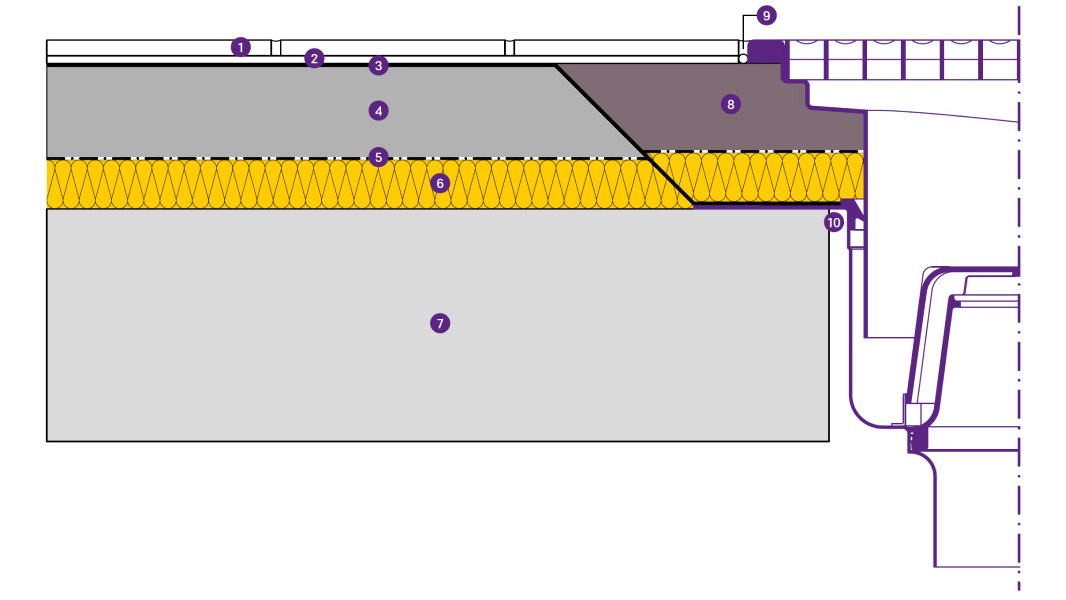

Rynna ze stali nierdzewnej bez kołnierza do przyklejenia hydroizolacji do płytek
1 Płytki i fugi
2 Klej do płytek
3 Uszczelnienie cienkowarstwowe zgodnie z normą DIN 18534-1
4 Jastrych
cementowy 5 Warstwa rozdzielająca
6 Izolacja
7 Beton
8 Wypełnienie kapilarne z żywicy budowlanej i piasku kwarcowego
9 Wypełnienie elastycznym lub sztywnym uszczelniaczem w zależności od wymagań dotyczących wymiarów elementu konstrukcyjnego
10 W przypadku przebicia / konstrukcji podłogi należy w razie potrzeby uwzględnić ochronę przeciwpożarową
