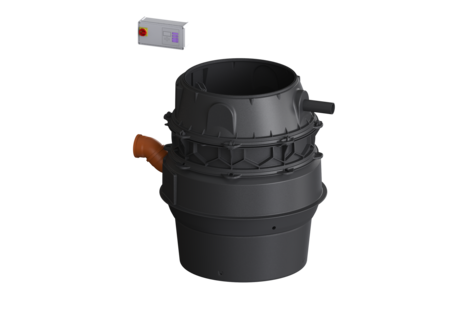

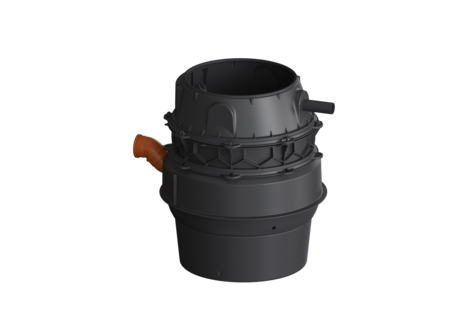

przepompownia Aquapump XL
Duo, SPF 1500-S1, T0
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy (ustawienie suche) z przykręcanym otworem wyczystkowym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.
- Najwyższe bezpieczeństwo
- Elastyczna zabudowa
- Higiena podczas konserwacji i napraw
Nr art. | 8742021 |
---|---|
GTIN | 4026092069578 |
Grupa Rabatowa | 60 |
przepompownia Aquapump XL Duo, SPF 1500-S1, T0
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy (ustawienie suche) z przykręcanym otworem wyczystkowym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową typ urządzenia: urządzenie dwupompowe zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Stopnie złazowe: tak Ustawienie: Ustawienie suche szer. ramy: sterownik Ochrona przeciwzalewowa: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Norma: EN 12050-1 typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) typ urządzenia: Duo Wymiary Ciężar netto: 237 kg Ciężar brutto: 259 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm szer.: 1295 mm Wysokość: 1500 mm długość: 1295 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 1435 mm Wymiar opakowania: dł.: 2000 mm Zbiornik/korpus Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Przyłącze odpowietrzające (DN): 70 odstęp między środkiem rury odpływowej a dnem zbiornika: 1343 mm odstęp między dnem rury dopływowej a dnem zbiornika: 753 mm odstęp między środkiem rury dopływowej a dnem zbiornika: 833 mm odstęp dna rury dopływu od górnej krawędzi zbiornika: 747 mm Wielkość nominalna dopływu (DN): 160 mm Wielkość nominalna dopływu (DN): 150 typ dopływu: 1 szer. w świetle zbiornika urządzenia (LW): 1000 mm szer. w świetle włazu (LW): 800 mm pojemność użytkowa: 160 l pojemność zbiornika: 335 l Przenośnik Sterowanie pompą: SPF 1500 liczba pomp: 2 Ciężar: 27 kg typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 2,7 A dł. przewodu sieciowego pompy: 10 m System samodiagnozy (SDS): I Klasa izolacji: F Współczynnik mocy Cos phi: 0,77 Stopień ochrony urządzenia sterowniczego: IP 68 (3 m / 48 h) GPZ: zintegrowany maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 40 m³/h maks. wys. podnoszenia: 8 m Prędkość obrotowa: 1415 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S1 typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Sterowanie Włącznik ochrony silnika: tak czujnik alarmowy: Rura zanurzeniowa Instrument do rozpoznania poziomu: Rura zanurzeniowa typ pomiaru poziomu: pneumatyczny Stopień ochrony sondy: IP 54 Napięcie robocze: 400 V typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak maks. dopuszczalna częstość załączeń: Comfort
Tytuł | Nr art. | ||
---|---|---|---|
Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek | 8740175 | Opis | |
Nasada z pokrywą LW 800, klasa K 3 z kołnierzem wodoszcz. | 8740176 | Opis | |
Nasada z pokrywą LW 800, klasa A/L15 | 8740177 | Opis | |
Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym | 8740178 | Opis | |
Nasada z pokrywą LW 800, klasa B | 8740179 | Opis | |
Nasada Pokrywa kwadratowa, LW 800, klasa D | 8740180 | Opis | |
Nasada z pokrywą LW 800, klasa K 3 | 8740181 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis | |
Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis | |
Zestaw kompresorowy do napowietrzania | 28048 | Opis | |
GSM modem TeleControl | 28792 | Opis | |
Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis | |
Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis | |
Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis | |
Sonda optyczna, 5m, z 3 adapterami | 80888 | Opis | |
Zestaw do przedłużenia kabla sondy | 80889 | Opis | |
Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
Zewnętrzna szafka sterownicza, 460mm | 97716 | Opis | |
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Zestaw zastępczykołnierz pompy | 28051 | Opis | |
Sterownik Comfort 400V - podwójny 400 V, Aqualift Duo, 2x2,5-4,0 A | 28757 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Uszczelka Kołnierz pompy | 680045 | Opis | |
Zestaw śrub cynkowane, 14 sztuk | 680047 | Opis | |
Kołnierz pompy SPF 1400 - SPF 4500 | 680050 | Opis | |
Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis | |
Zestaw klapy Pierścień obrotowy, klapa, uchwyt klapy | 680053 | Opis | |
Czujnik ciśnienia do Aqualift F XL, 280 mm | 680388 | Opis | |
Obudowa klapy urządzeń typu Duo, 2 zasuwami odcinając. | 680419 | Opis | |
Pokrywa rewizyjna przykręcana, DN 160 | 680421 | Opis | |
Zestaw uszczelniający Kołnierz pompy | 680422 | Opis | |
Napęd pompy SPF 1500 400 V, S1, kabel 10 m | 680445 | Opis | |
Rury ciśnieniowe DN 90 | 680446 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych |
- Znak CE (ce_kennzeichnung): tak
- typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet): Comfort
- TÜV znak testowy (pruefzeichen): ID 1111241940
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- czujnik alarmowy (alarmgeber): Rura zanurzeniowa
- Sterowanie pompą (pumpe): SPF 1500
- Typ wirnika (laufrad_typ): Wolny przelot
