Przepompownia Aquapump XL
Duo, SPF 4500-S3, T0

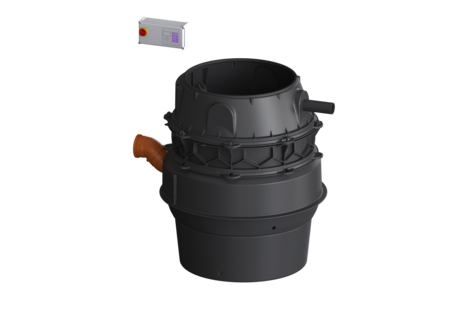

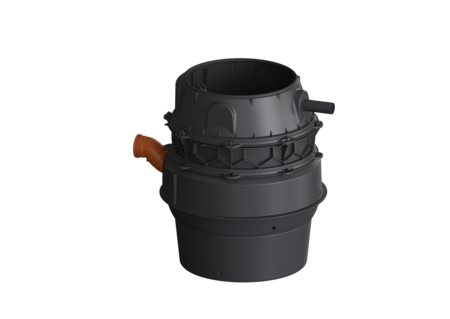

KESSEL Przepompownia Aquapump XL, Duo, ścieki fekalne, zabudowa w ziemi, wysokość 1500 mm, z 2 SPF 4500 pomp zatapialnych, typ pracy S3 - 50%, rozpoznawania poziomu pneumatyczny
- Najwyższe bezpieczeństwo
- Elastyczna zabudowa
- Higiena podczas konserwacji i napraw
Nr art. | 8742019 |
---|---|
GTIN | 4026092069554 |
Grupa Rabatowa | 60 |
Przepompownia Aquapump XL Duo, SPF 4500-S3, T0
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy (ustawienie suche) z przykręcanym otworem wyczystkowym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Stopnie złazowe: tak Ustawienie: Ustawienie suche Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Norma: EN 12050-1 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Typ urządzenia: Duo ATEX: nie Wymiary Ciężar netto: 111,17 kg Ciężar brutto: 128,83 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Długość: 1295 mm Szerokość: 1295 mm Wysokość: 1500 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 1435 mm Zbiornik/korpus Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Przyłącze odpowietrzające (DN): 70 Odstęp między środkiem rury odpływowej a dnem zbiornika: 1343 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 753 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 833 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 747 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Pojemność użytkowa: 160 l Pojemność zbiornika: 335 l Przenośnik Pompa: SPF 4500 Liczba pomp: 2 Ciężar, pompa: 26 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 7,5 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,85 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 55 m³/h Maks. wys. podnoszenia: 20 m Prędkość obrotowa: 2850 U/min Pobór mocy P1: 4,2 kW Pobór mocy P2: 3,5 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 25 A Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Włącznik ochrony silnika: tak Czujnik alarmowy: Rura zanurzeniowa Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 25 A
Tytuł | Nr art. | ||
---|---|---|---|
Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek | 8740175 | Opis | |
Nasada z pokrywą LW 800, klasa K 3 z kołnierzem wodoszcz. | 8740176 | Opis | |
Nasada z pokrywą LW 800, klasa A/L15 | 8740177 | Opis | |
Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym | 8740178 | Opis | |
Nasada z pokrywą LW 800, klasa B | 8740179 | Opis | |
Nasada Pokrywa kwadratowa, LW 800, klasa D | 8740180 | Opis | |
Nasada z pokrywą LW 800, klasa K 3 | 8740181 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis | |
Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis | |
Zestaw kompresorowy do napowietrzania | 28048 | Opis | |
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis | |
Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis | |
Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis | |
Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis | |
Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis | |
Akcesoria do kabli Przedłużenie sondy | 80889 | Opis | |
Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis | |
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Zestaw zastępczykołnierz pompy z zestawem śrub, uszczelką kołnierza | 28051 | Opis | |
Sterownik Comfort 400V - podwójny 400 V, Aqualift Duo, 2x6,3-10,0 A | 28783 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Uszczelka Kołnierz pompy | 680045 | Opis | |
Zestaw śrub cynkowane, 14 sztuk | 680047 | Opis | |
Kołnierz pompy SPF 1400 - SPF 4500 | 680050 | Opis | |
Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis | |
Zestaw klapy Pierścień obrotowy, klapa, uchwyt klapy | 680053 | Opis | |
Czujnik ciśnienia do Aqualift F XL, 280 mm | 680388 | Opis | |
Obudowa klapy urządzeń typu Duo, 2 zasuwami odcinając. | 680419 | Opis | |
Pokrywa rewizyjna przykręcana, DN 160 | 680421 | Opis | |
Zestaw uszczelniający Kołnierz pompy | 680422 | Opis | |
Rury ciśnieniowe DN 90 | 680446 | Opis | |
Pompa zamienna przepo.zewnętrznej ustawienie suche SPF 4500-S3 | 680533 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych |
- Znak CE (ce_kennzeichnung): tak
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet): Comfort
- TÜV znak testowy (pruefzeichen): ID 1111241940
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Czujnik alarmowy (alarmgeber): Rura zanurzeniowa
- Pompa (pumpe): SPF 4500
- Typ wirnika (laufrad_typ): Wolny przelot
