Przepompownia przeciw. Ecolift XL
Mono, 2 klapy silnik, SPF 1400-S3,stożek

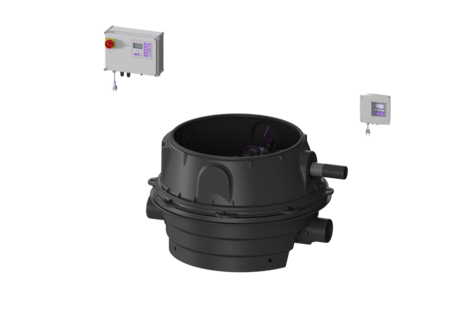

KESSEL Przepompownia przeciw. Ecolift XL, Ścieki zawierające fekalia i bez fekaliów, zabudowa w ziemi, Pojedyncza jednostka, 2 klapy zwrotne napędzane silnikiem, z pompą zatapialną SPF 1400-S3 EcoXL, czujnik alarmu z Sonda optyczna
- Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
- rzadka praca pompy
- minimalny hałas
| Nr art. | 8741048 |
|---|---|
| GTIN | 4026092070574 |
| Grupa Rabatowa | 60 |
Przepompownia przeciw. Ecolift XL Mono, 2 klapy silnik, SPF 1400-S3,stożek
Przepompownia przeciwzalewowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę zatapialną, dwa systemy zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, systemy zamykania zostają automatycznie zamknięte i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego. Dodatkowe sterownik gwarantuje dodatkowe bezpieczeństwo. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 2 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki zawierające fekalia i bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 6 Aprobata: Z-53.2-493,Z-53.2-493_V Wymiary Ciężar netto: 114,37 kg Ciężar brutto: 136,07 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1379 mm Szerokość: 1200 mm Wysokość: 785 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 645 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 Wielkość nominalna dopływu (DN): 150 Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65,00 l Parametry pomp(y) Pompa: SPF 1400-S3 EcoXL Liczba pomp: 1 Ciężar, pompa: 25 kg Typ przyłącza: Wtyczka kodowana Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 28 m³/h Maks. wys. podnoszenia: 7,5 m Prędkość obrotowa: 1370 U/min Pobór mocy P1: 1,6 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S3 - 50% Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 7,3 A Sterowanie Sterownik: Comfort Plus z redundancją Napięcie robocze: 230 V Stopień ochrony sterowniku: IP 54 Wymagane zabezpieczenie (sterownik): C 16 A System samodiagnozy (SDS): tak Podtrzymywanie bateryjne : tak Wyświetlacz wielowierszowy: tak Funkcja dziennika zdarzeń: tak Kontakt bezpotencjałowy: tak Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Złącze USB: tak Pobór mocy w stanie czuwania: 5 W Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,6 m Złącze GSM: tak
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek | 8740175 | Opis |
 | Nasada z pokrywą LW 800, klasa K 3 z kołnierzem wodoszcz. | 8740176 | Opis |
 | Nasada z pokrywą LW 800, klasa A/L15 | 8740177 | Opis |
 | Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym | 8740178 | Opis |
 | Nasada z pokrywą LW 800, klasa B | 8740179 | Opis |
 | Nasada Pokrywa kwadratowa, LW 800, klasa D | 8740180 | Opis |
 | Nasada z pokrywą LW 800, klasa K 3 | 8740181 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do silnika | 80890 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
 | Szafka sterownicza zewnętrzna | 977046 | Opis |
 | Szafka sterownicza zewnętrzna | 977060 | Opis |
 | Szafka sterownicza zewnętrzna | 977080 | Opis |
 | Szafka sterownicza zewnętrzna | 977112 | Opis |
 | Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis |
 | Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Ochorna przeciwbryzgowa dla sondy | 28706 | Opis |
 | Sterownik Comfort Plus Mono/Duo, 230 V, 6,3-10 A | 28790 | Opis |
 | Sterownik Ecolift XL typ 6 dla zamknięcie rezerwowe | 28791 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis |
 | Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Silnik pompy SPF 1400 230 V, S3, kabel 10 m, z kondensatorem | 680218 | Opis |
 | Adapter do regulacji wysokości do sondy optycznej Ecolift XL | 680379 | Opis |
 | Jednoręczne zamknięcie DN 63 | 680380 | Opis |
 | Zawór zwrotny lewy, z klapą zwrotną | 680381 | Opis |
 | Zawór zwrotny prawy, z klapą zwrotną | 680382 | Opis |
 | Pałąk do zasuwy odcinającej DN 63 | 680386 | Opis |
 | Pokrywa zamykająca Ecolift XL Strona dopływu | 680390 | Opis |
 | Pokrywa zamykająca Ecolift XL Strona odpływu | 680391 | Opis |
 | Kołnierz pompy Ecolift XL, z uszczelką | 680398 | Opis |
 | Płyta pompy Ecolift XL | 680399 | Opis |
 | Wąż ciśnieniowy DN 63, dł.: 367 mm | 680400 | Opis |
 | Przewód tłoczny zasuwą odcinającą Wersja lewa strona, ukośna | 680401 | Opis |
 | Przewód tłoczny z zasuwą odci. Wersja prawa, ukośna | 680402 | Opis |
 | Żebro usztywniające do zasuwy odcinającej, wersja ukośna | 680403 | Opis |
 | Zestaw uszczelniający Ecolift XL | 680418 | Opis |
 | Silnik napędowy do podłączenia, kabel 10 m | 680452 | Opis |
 | Zestaw części zamien. sondy opty. Kabel 10 m | 680455 | Opis |
 | Pokrywa do kołnierza pompy, d: 220 mm | 680460 | Opis |
 | Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia i bez fekaliów
- Sterownik (schaltgeraet):
Comfort Plus z redundancją
- TÜV znak testowy (pruefzeichen):
ID 1111241794
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- Pompa (pumpe): SPF 1400-S3 EcoXL
- Napięcie robocze (betriebsspannung): 230 V
