Automat. zawór prze. Staufix FKA
bez króćca, swobodny

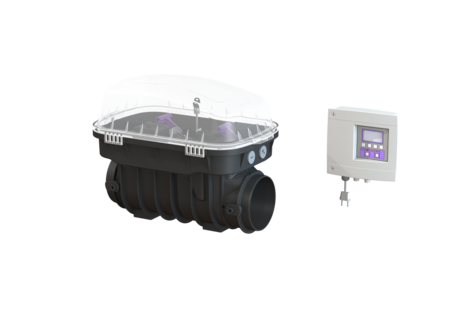

KESSEL Automat. zawór prze. Staufix FKA, sterownik Comfort, ścieki fekalne, zamknięcie Zamknięcie zatrzaskowe, swobodny przewód kanalizacyjny, typ pokrywy pokrywa ochronna
- Pewny, napędzany silnikiem system zamykania z sondą optyczną
- Szybka i łatwa konserwacja bez użycia narzędzi
- Dostępny jako kompletny zestaw lub zestaw modułowy
| Nr art. | 84000 |
|---|---|
| GTIN | 4026092053874 |
| Grupa Rabatowa | 30 |
Automat. zawór prze. Staufix FKA bez króćca, swobodny
Automatyczny zawór przeciwzalewowy klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażony w system zamykania napędzany silnikiem, który automatycznie zamyka się w przypadku przepływu zwrotnego. Drugi system zamykania służy jako ryglowane ręcznie zamknięcie awaryjne. Sterowanie następuje przy pomocy łatwego w obsłudze urządzenia sterującego, które opcjonalnie można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które poprzez modem GSM może wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Modułowy system konstrukcyjny KESSEL umożliwia łatwe modernizowanie istniejących instalacji za pomocą zaworów przeciwzalewowych z pompą Pumpfix F. Wersja Zamknięcie awaryjne: tak Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: EN 13564 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: swobodny przewód kanalizacyjny Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Ochrona przeciwzalewowa: Typ 3 Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Długość kabla: 5 m Wymiary Ciężar netto: 10,5 kg Ciężar brutto: 12 kg Spadek: 9 mm Długość: 486 mm Szerokość: 350 mm Wysokość: 422 mm Wymiar opakowania: dł.: 642,2 mm Wymiar opakowania: szer.: 350 mm Wymiar opakowania: wys.: 421,7 mm Zbiornik/korpus Wariant króćca: Opcjonalnie Cechy pokrywy Typ pokrywy: pokrywa ochronna Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: przezroczysty Pokrywy, Szerokość: 350 mm Pokrywy, Wysokość: 165 mm Pokrywy, Długość: 542 mm Blokada: Zamknięcie zatrzaskowe Sterowanie Sterownik: Comfort Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Sonda optyczna Typ pomiaru poziomu: optyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Podłączenie do BMS, BACS: tak
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Króciec bosy DN 100, z uszczelką | 83081 | Opis |
 | Króciec bosy DN 125, z uszczelką | 83082 | Opis |
 | Króciec bosy DN 150, z uszczelką | 83083 | Opis |
 | Króciec bosy DN 200, z uszczelką | 83084 | Opis |
 | Kielich DN 100, z uszczelką | 83085 | Opis |
 | Kielich DN 125, z uszczelką | 83086 | Opis |
 | Kielich DN 150, z uszczelką | 83087 | Opis |
 | Kielich DN 200, z uszczelką | 83088 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis |
 | Zestaw do przezbr. Pumpfix F DN 100-200, od 01/2011, swobodny | 80097 | Opis |
 | Akcesoria do kabli | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do silnika | 80890 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Bateria Blok 9 V | 680034 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Zestaw uszczelniający | 70318 | Opis |
 | Pokrywa zamykająca Staufix FKA Strona dopływu | 80016 | Opis |
 | Pokrywa zamykająca Staufix FKA Strona odpływu | 80017 | Opis |
 | Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis |
 | Sterownik Comfort 230 V, Staufix FKA | 80071 | Opis |
 | Silnik napędowy gotowe do przyłączenia, kabel 5 m | 80076 | Opis |
 | Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis |
 | Pokrywa ochronna Pumpfix/Staufix/Control | 83031 | Opis |
 | Nasada | 83032 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Sterownik (schaltgeraet):
Comfort
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
swobodny przewód kanalizacyjny
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- (nennweite):
- Długość (laenge): 486 mm
- Szerokość (breite): 350 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 3
