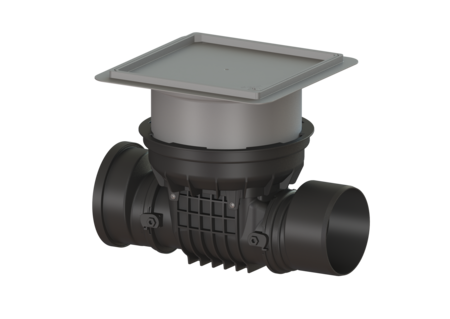

Zawór przeciwzalewowy Staufix
DN 200,płyta podł.,do wklej. płyt.,typ 1
KESSEL Zawór przeciwzalewowy Staufix, ścieków Ścieki bez fekaliów, wielkość nominalna (DN) 200, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, mechaniczna klapa zwrotna, wymiar zewnętrzny (DZ) 200 mm, zamknięcie Lock & Lift
- Łatwe przezbrojenie do Staufix typ 2 lub StaufixControl
- Elastyczna zabudowa, dostępne różne pokrywy przy zabudowie w płycie podłogowej
- Łatwe czyszczenie i konserwacja bez użycia narzędzi
Nr art. | 720200.10X |
---|---|
GTIN | 4026092076132 |
Grupa Rabatowa | 10 |
Zawór przeciwzalewowy Staufix DN 200,płyta podł.,do wklej. płyt.,typ 1
Zawór przeciwzalewowy do ścieków bez fekaliów jest wyposażony w klapę mechaniczną, która samoczynnie zamyka się podczas przepływu zwrotnego i jednocześnie służy jako ręczne zamknięcie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemową rozbudowę istniejących urządzeń o drugą klapę zwrotną lub przezbrojenie do zaworu przeciwzalewowego StaufixControl. Wersja Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 200 Średnica zewnętrzna (DA): 200 mm Wskazówka dotycząca wielkości nominalnej: hydraulicznie odpowiada DN 150 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 1 Wymiary Ciężar netto: 8,3 kg Ciężar brutto: 10,9 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 8 mm Głębokość zabudowy: 341 - 464 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 586 mm Szerokość: 444 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 486 mm Wymiar opakowania: wys.: 496 mm Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Bateria 3 V do sterownik | 680665 | Opis | |
Uszczelka Uszczelka pokrywy do Staufix DN 125-200 | 686113 | Opis | |
Uszczelka do pokrywy, System 330 mm | 686114 | Opis | |
Uszczelka Uszczelka wargowa, System 330 mm | 686115 | Opis | |
Lejek kontrolny z uszczelką | 70214 | Opis | |
Klapa zwrotna DN 125/150 | 70232 | Opis | |
Część wsuwana DN 125/150, z uszczelką | 70242 | Opis | |
Pokrywa zamykająca DN125-200, zamknięcie awaryjne | 72230 | Opis | |
Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis | |
Króciec bosy DN 200, z uszczelką | 83084 | Opis | |
Kielich DN 200, z uszczelką | 83088 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 200
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung): tak
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Długość (laenge): 586 mm
- Szerokość (breite): 444 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 1
