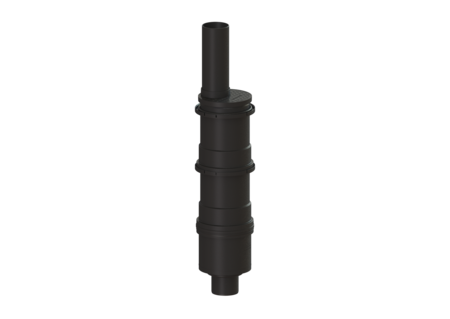

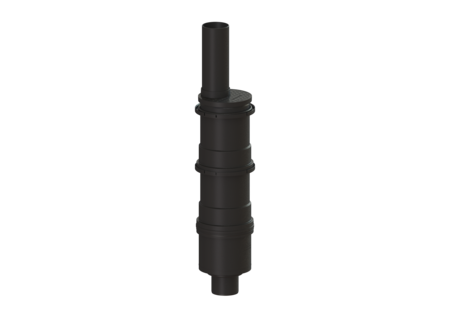

wpust wody deszczowej
DN 100, pionowy, gł. nieprzemarzająca
Wpust wody deszczowej wykonany z tworzywa sztucznego jest wyposażony w osadnik, pokrywę, rurę ochronną oraz mocowanie ścienne.
- Elastyczne rozwiązanie do połączenia z siecią kanalizacji
Nr art. | 67960 |
---|---|
GTIN | 4026092001820 |
Grupa Rabatowa | 10 |
wpust wody deszczowej DN 100, pionowy, gł. nieprzemarzająca
Wpust wody deszczowej wykonany z tworzywa sztucznego jest wyposażony w osadnik, pokrywę, rurę ochronną oraz mocowanie ścienne. Wersja System: 200 Zawartość osadnika: tak przepustowość (l/s) z nadpiętrzeniem 20 mm: 2,8 Odpływ: pionowy Cechy ogólne Norma: EN 752 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Odpływ: pionowy Wymiary Ciężar netto: 4,65 kg Ciężar brutto: 5,24 kg Średnica: 235 mm szer.: 245 mm Wysokość: 1060 mm długość: 245 mm Wymiar opakowania: szer.: 330 mm Wymiar opakowania: wys.: 240 mm Wymiar opakowania: dł.: 790 mm Zbiornik/korpus liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne System: pionowy Cechy pokrywy typ pokrywy: pokrywa z otworem wlotowym materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Powierzchnia: Erodowany Klasa obciążenia: K 3 (EN 1253-1) Kształt nasady: Okrągła Zawartość osadnika: tak Syfon: z
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Syfon dzwonowy, H=100 mm, system 200 | 27171 | Opis | |
ko.wpustu podwór./wody deszczowej DN 100, Odpływ pionowy | 67040 | Opis | |
Osadnik System 200, PE-HD | 67300 | Opis | |
Przedłużka System 200, Tworzywo sztuczne | 67500 | Opis | |
Pokrywa wpustu deszczowego z rurą DN100 | 67750 | Opis | |
Mocowanie wpustu deszczowego do ściany | 67800 | Opis |
Instrukcje | |
---|---|
Dane CAD |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): Tworzywo sztuczne
- materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- System (stutzen_ausfuehrung): pionowy
- typ pokrywy (abdeckungsart): pokrywa z otworem wlotowym
- Syfon (geruchsverschluss): z
- Zawartość osadnika (schlammeimer): tak
