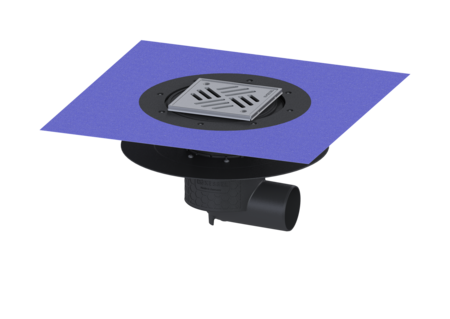

Wpust obiektowy Ecoguss kołnier.
DN 70, bocz., Variofix, Kratka szczelin.
KESSEL Wpust obiektowy Ecoguss kołnier., wielkość nominalna (DN) 70, króciec boczny, odwodnienie przez odpływ punktowy, syfonem wodny, maks. wys. posadzki 17 mm, typ pokrywy Kratka szczelinowa, regulowany w trzech wymiarach
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48578.51 |
|---|---|
| GTIN | 4026092032787 |
| Grupa Rabatowa | 40 |
Wpust obiektowy Ecoguss kołnier. DN 70, bocz., Variofix, Kratka szczelin.
Wpust podłogowy/stropowy Ecoguss jest stosowany w połączeniu z nasadą wykonaną ze stali nierdzewnej, Ecoguss i tworzywa sztucznego pochodzącego z recyklingu do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest trwale odporny na 350 agresywnych mediów zgodnie z listą odporności, jest odporny na temperaturę i ma trwale wolną od korozji powierzchnię. Może być poddawany krótkotrwałej obróbce płomieniowej w temperaturze od 100 do 400 stopni Celsjusza. Kołnierz do przyklejenia hydroizolacji o szerokości kołnierza 50 mm nadaje się do łączenia uszczelnień cienkowarstwowych zgodnie z normą DIN 18534 dla wszystkich klas ekspozycji na wodę. Luźny kołnierz służy do zaciskania membran uszczelniających z tworzywa sztucznego i elastomeru, a także uszczelnień bitumicznych na zimno i dlatego nadaje się tylko do stosowania z barierami przeciwwilgociowymi. Króciec wylotowy nadaje się do podłączenia do rur SML. Wyrównanie potencjałów nie jest wymagane. Wersja System: 125 Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Uszczelnienie na korpusie: Uszczelnienie na korpusie przez kołnierz (odpowiedni do barier przeciwwilgociowych) Klasa wodoszczelności wg DIN 18534-1 : W3-I Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Syfon: wodny Wymiary Ciężar netto: 3,66 kg Ciężar brutto: 4,65 kg Średnica: 348 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 348 mm Szerokość: 348 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 386 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss resistant Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 138 mm Pokrywy, Długość: 138 mm Min. wysokość powłoki: 10 mm Powierzchnia: Stal nierdzewna powierzchnia polerowana Materiał ramy: Stal nierdzewna 14301 Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Szerokość ramy: 150 mm Długość ramy: 150 mm Maks. grubość podłogi : 17 mm Nasada: regulowany w trzech wymiarach Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis |
 | Kołnierz do klejenia hydroizolacj z przeciwkołnierzem, ABS, system 125 | 48410 | Opis |
 | Korpus Ecoguss K. do pł. m. uszcz. l. f.,DN70,od. bocz. | 48578 | Opis |
 | Mata hydroizolacyjna do płynnych uszczelnień zespolonych | 48651 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
boczny
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534
