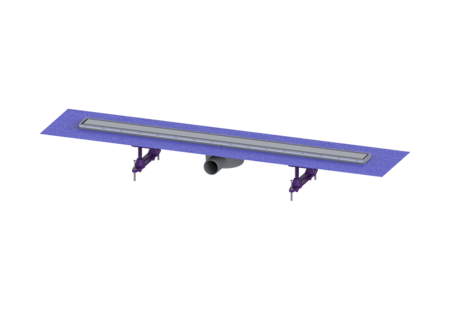

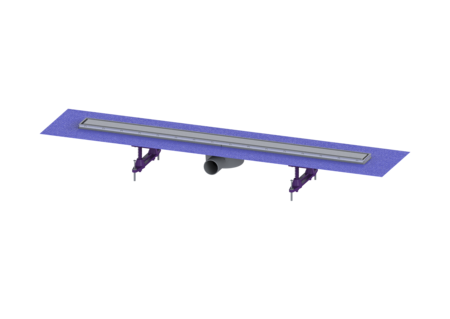

Odpływ liniowy Linearis Compact
dł.: 950 mm, DN 50, WaD, K 3, Multistop
KESSEL Odpływ liniowy Linearis Compact, długość 950 mm, wielkość nominalna (DN) 50, typ pokrywy pokrywa ze stali nierdzewnej, uszczelnienie nasadzie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534
- Indywidualny wygląd z odwracaną pokrywą
- Niewielka głębokość zabudowy
- Gotowy do instalacji kompletny zestaw
| Nr art. | 45600.65FM |
|---|---|
| GTIN | 4026092081778 |
| Grupa Rabatowa | 10 |
Odpływ liniowy Linearis Compact dł.: 950 mm, DN 50, WaD, K 3, Multistop
Odpływ liniowy Linearis Compact z przyspawanym korpusem z ABS jest przystosowany do odwodnienia liniowego wewnątrz pomieszczeń. Pokrywę można odwrócić do wklejenia płytek. Z gotowymi otworami na wodę przesiąkającą i syfonem Multistop. Wersja Otwór odpływowy na wodę przesiąkającą: przygotowany Uszczelnienie na nasadzie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Uszczelnienie na korpusie: Krawędź przyłączeniowa Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 0,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 0,7 Przepustowość (l/s) bez nadpiętrzenia: 0,5 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Syfon: Suchy – Multistop Wymiary Ciężar netto: 2,41 kg Ciężar brutto: 3,77 kg Wymiary zewnętrzne, długość: 1015 mm Głębokość zabudowy: 80 - 140 mm Szerokość: 191 mm Wysokość: 80 mm Wymiar opakowania: dł.: 1280 mm Wymiar opakowania: szer.: 260 mm Wymiar opakowania: wys.: 130 mm Zbiornik/korpus Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: pokrywa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Materiał ramy: Stal nierdzewna 14301 Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: opcjonalnie do wklejenia płytek Szerokość ramy: 66 mm Długość ramy: 950 mm Maks. grubość podłogi : 15 mm Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite):
50
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Syfon (geruchsverschluss): Suchy – Multistop
- Długość ramy (rahmen_laenge): 950 mm
