Wpust piwniczny „Universale Plus”
pion., Variofix, Syfon, WU

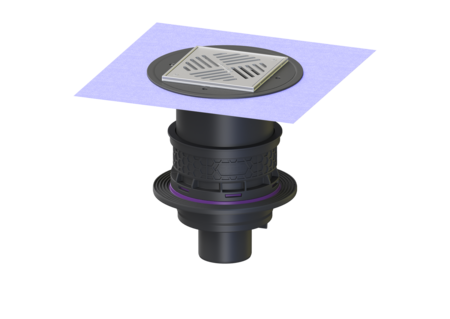

KESSEL Wpust piwniczny „Universale Plus”, typ pokrywy Kratka szczelinowa ze stali nierdzewnej, syfonem wodny, srebrny, pokrywa Stal nierdzewna 14301, króciec pionowy, zabudowa w płycie podłogowej, głębokość zabudowy 309 - 408 mm
- Zrównoważony rozwój dzięki wykorzystaniu materiałów pochodzących z recyklingu
- Dopływy ponad podłogą – nie jest wymagane drążenie
- Odpływ pionowy ułatwiający montaż i dostęp do głównego przewodu kanalizacyjnego
| Nr art. | 29151 |
|---|---|
| GTIN | 4026092096918 |
| Grupa Rabatowa | 10 |
Wpust piwniczny „Universale Plus” pion., Variofix, Syfon, WU
Wpust piwniczny „Universale Plus” wykonany z tworzywa sztucznego służy do odwadniania ścieków bez fekaliów. Wpust jest wyposażony w wyjmowany syfon oraz osadnik. Z pokrywą ochronną na czas fazy budowlanej. Odpływ jest wodoszczelny pod ciśnieniem do 0,6 bara (sprawdzono w MFPA Leipzig) i radonoszczelny (sprawdzono w IAF Radioökologie GmbH). Wersja Kołnierz wodoszczelny: Wstępnie zmontowane w fabryce Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Przepustowość (l/s) z nadpiętrzeniem 10 mm: 1,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 2,3 Cechy ogólne Kolor: czarny Norma: EN 1253 Wielkość nominalna (DN): 100 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Syfon: wodny Wymiary Ciężar netto: 4,36 kg Ciężar brutto: 4,87 kg Średnica: 295 mm Wybranie, Szerokość: 310 mm Wybranie, długość: 310 mm Zakres regulacji: 12 - 28 Głębokość zabudowy: 309 - 408 mm Rodzaj regulacji wysokości: Nasada teleskopowa Wysokość: 270 mm Wymiar opakowania: dł.: 443 mm Wymiar opakowania: szer.: 338 mm Wymiar opakowania: wys.: 466 mm Zbiornik/korpus Wielkość nominalna odpływu (DA): 110 mm Wielkość nominalna odpływu (DN): 100 mm Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka szczelinowa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 200 mm Pokrywy, Wysokość: 25 mm Pokrywy, Długość: 200 mm Klasa obciążenia: K 3 (EN 1253-1)
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przedłużka z docisk. kołnierz. uszczel.,przeciwkoł. | 27298 | Opis |
 | Syfon do wpustu piwnicznego 29111 | 27605 | Opis |
 | Wpust piwniczny „Universale Plus” pionowy, z syfonem, WU | 29102 | Opis |
 | Wpust piwniczny „Universale Plus” pionowy, z syfonem | 29103 | Opis |
 | Kołnierz uszczelniający do płynnych uszczelnień zespolonych | 48651 | Opis |
 | Nasada Variofix System 200, kratka szczelinowa, V2A, K3 | 48968 | Opis |
 | Uszczelka do wpustu piwnicznego System 200, d: 175 mm | 681036 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- (rueckstauschutz):
- (verriegelung):
- Syfon (geruchsverschluss): wodny
- (wu-flansch):
- (schlammeimer):
