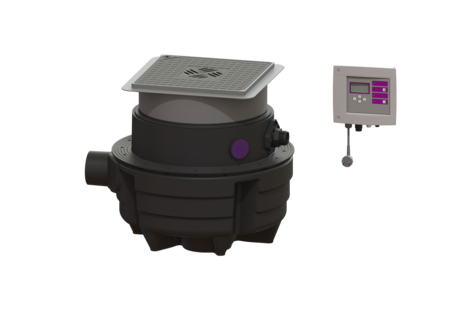

Przepompownia Aqualift F Compact
Mono, SPZ 1000, Płyta podłog., czarny
KESSEL Przepompownia Aqualift F Compact Mono, ścieki fekalne, typ pokrywy pokrywa z rusztem szczelinowym, zabudowa w płycie podłogowej, głębokość zabudowy 490 - 600 mm, z pompą zatapialną SPZ 1000
- Do kompletnego odwadniania piwnicy
- Zintegrowana funkcja wpustu do zabudowy w płycie podłogowej
- Najwyższe bezpieczeństwo użytkowania dzięki inteligentnemu sterownikowi (Duo)
Nr art. | 28701S |
---|---|
GTIN | 4026092073063 |
Grupa Rabatowa | 20 |
Przepompownia Aqualift F Compact Mono, SPZ 1000, Płyta podłog., czarny
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażony w jedną lub dwie pompy zatapialną oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia jednoręczne umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: bez zasuwy odcinającej Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Aprobata: Z-53.2-484 Typ urządzenia: Mono Syfon: Suchy – Multistop Wymiary Ciężar netto: 33,4 kg Ciężar brutto: 37 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 800 mm Wybranie, długość: 800 mm Głębokość zabudowy: 490 - 600 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 670 mm Szerokość: 590 mm Wymiar opakowania: dł.: 620 mm Wymiar opakowania: szer.: 620 mm Wymiar opakowania: wys.: 1030 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 50 Przyłącze odpowietrzające (DN): 70 Odstęp między środkiem rury odpływowej a dnem zbiornika: 351 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 351 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 152 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 207 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Pojemność użytkowa: 20 l Pojemność zbiornika: 40 l Cechy pokrywy Typ pokrywy: pokrywa z rusztem szczelinowym Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Przenośnik Pompa: SPZ 1000 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Odporność na gorącą wodę, krótkotrwale (2 min.): 80 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Funkcja sterownik: Z komunikatem alarmowym Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis | |
Zestaw do przezbrajania Alarmowy przełącznik pływakowy | 28016 | Opis | |
Zestaw kompresorowy do napowietrzania | 28048 | Opis | |
GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis | |
Kontakt bezpotencjałowy Dodatkowa płytka do sterownik | 80072 | Opis | |
Akcesoria do kabli Przedłużenie sondy | 80889 | Opis | |
Akcesoria do kabli Przedłużka do pompy | 80891 | Opis | |
Przedłużka Wysokość: 200 mm | 83070 | Opis | |
Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis | |
Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis | |
Wodoszczelny zestaw instalacyjny DA: 40 mm, dla firm budowlanych | 83077 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Zestaw wymiennych noży KTP 1000 / SPZ 1000 | 28075 | Opis | |
Ochorna przeciwbryzgowa dla sondy | 28706 | Opis | |
Sterownik Comfort Mono, 230 V | 28731 | Opis | |
Pokrywa do otwierania pompy | 28732 | Opis | |
Płyta pompy Aqualift F Compact | 28733 | Opis | |
Złącze Czujnik ciśnienia | 28734 | Opis | |
Pompa zamienna KTP/SPZ1000 230 V, z przedłużonym króćcem tłocznym | 28739 | Opis | |
Czujnik ciśnienia Aqualift F Compact, 5m-slang | 28744 | Opis | |
Syfon Multistop, System 125 | 48500 | Opis | |
Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Łącznik pompy pasujący przepomp.zewnętrzn., do 12/2015 | 680065 | Opis | |
Zamknięcie obrotowe do pomp | 680070 | Opis | |
Przyłącze odpływu DN 70, do Pumpfix, Ecolift, Aqualift F | 680075 | Opis | |
Pokrywa z uszczelką | 680076 | Opis | |
Uszczelka do nasady, od 07/2014 | 680150 | Opis | |
Przyłącze odpływu DN 70, z uszczelką | 680215 | Opis | |
Zestaw uszczelniający Aqualift F Compact Mono | 680453 | Opis | |
Przyłącze pompy Aqualift F Compact Mono, od 01/2016 | 680486 | Opis | |
Syfon do „Der Ultraflache 79” | 680696 | Opis | |
Uszczelka do pokrywy, System 330 mm | 686114 | Opis | |
Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis | |
Adapter Zestaw sonda optyczna | 80892 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych | |
Deklaracja zgodności |
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet): Comfort
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- Typ pokrywy (abdeckungsart): pokrywa z rusztem szczelinowym
- Pompa (pumpe): SPZ 1000
- Głębokość zabudowy (einbautiefe): 490 mm
- Syfon (geruchsverschluss): Suchy – Multistop
- (ausfuehrung):
