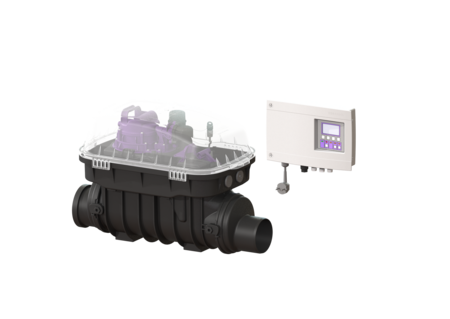

urządzenie przeciwzal. Pumpfix F
DN 100, swobodny
Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach.
- Urządzenie przeciwzalewowe: wykorzystuje naturalny spadek do kanału, pompa pracuje tylko podczas przepływu zwrotnego
- Elastyczna zabudowa, dostępne różne pokrywy z funkcją wpustu przy zabudowie w płycie podłogowej
- Cicha praca i oszczędność energii
| Nr art. | 24100 |
|---|---|
| GTIN | 4026092046487 |
| Grupa Rabatowa | 30 |
urządzenie przeciwzal. Pumpfix F DN 100, swobodny
Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Wersja Zamknięcie awaryjne: tak szer. ramy: sterownik Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Cechy ogólne Kolor: czarny Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: swobodny przewód kanalizacyjny Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) maks. otwór na dopływ (DN): Z-53.2-388 Typ silnika: KSM 140 Stopień ochrony pompy: IP 68 (3 m / 48 h) Wymiary Ciężar netto: 21,5 kg Ciężar brutto: 23 kg Spadek: 9 mm Głębokość zabudowy: 500 - 640 mm szer.: 350 mm Wysokość: 422 mm długość: 643 mm Wymiar opakowania: szer.: 385 mm Wymiar opakowania: wys.: 465 mm Wymiar opakowania: dł.: 785 mm Zbiornik/korpus System: Z króćcem bosym i kielichem Cechy pokrywy typ pokrywy: pokrywa ochronna materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: przezroczysty pokrywy, szer.: 350 mm pokrywy, wys.: 165 mm pokrywy, długość: 542 mm Blokada pokrywy: Zamknięcie zatrzaskowe Przenośnik Sterowanie pompą: SPZ 1000 liczba pomp: 1 Ciężar: 10 kg typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A dł. przewodu sieciowego pompy: 5 m System samodiagnozy (SDS): I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony urządzenia sterowniczego: IP 68 (3 m / 48 h) GPZ: zintegrowany maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 11,5 m³/h maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% wymagane zabezpieczenie (zabezpieczenie linii): C 16 A typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający typ przewodu przyłączeniowego silnika: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² typ przewodu przyłączeniowego sondy: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Sterowanie czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Sonda optyczna typ pomiaru poziomu: optyczny Stopień ochrony sondy: IP 54 Napięcie robocze: 230 V typ przyłącza: Wtyczka kodowana dł. przewodu sieciowego urządzenia sterującego: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak maks. dopuszczalna częstość załączeń: Comfort
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Dekiel Pompy | 28052 | Opis |
 | Pumpfix F Premium Komfort dekiel odpływ | 28056 | Opis |
 | Zestaw odpowietrzający do Premium | 28060 | Opis |
 | Wkład węglowy do filtra | 28061 | Opis |
 | Sterownik Comfort 230V, od 01/2011 | 28071 | Opis |
 | Pompa zamienna do Pumpfix/Ecolift | 28351 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Króciec tłoczny z zawór zwrotny | 680104 | Opis |
 | Uszczelka Pumpfix, Ecolift | 70319 | Opis |
 | Klapa zwrotna do Pumpfix F Komfort | 80038 | Opis |
 | Klapa Premium | 80039 | Opis |
 | Napęd do Staufix FKA | 80076 | Opis |
 | Sonda optyczna, 5m, z 3 adapterami | 80888 | Opis |
 | Zestaw adapterów do sondy | 80892 | Opis |
 | Pokrywa ochronna Pumpfix/Staufix/Control | 83031 | Opis |
 | FKA Staufix Nasadka łącząca | 83032 | Opis |
 | Koniec bosy DN100 do Pumpifix F, Staufix | 83081 | Opis |
 | Połącz. kielichowe DN100 Pumpfix/Staufix | 83085 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Sterownik (schaltgeraet):
Comfort
- materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- TÜV znak testowy (pruefzeichen):
ID 1111241793
- Sposób zabudowy (einbausituation):
swobodny przewód kanalizacyjny
- typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- długość (laenge): 643 mm
- szer. (breite): 350 mm
