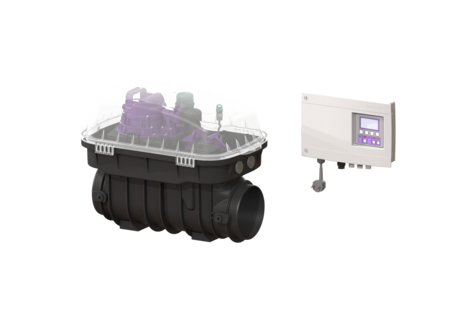

Urządzenie przeciwzal. Pumpfix M
bez króćca
KESSEL Urządzenie przeciwzal. Pumpfix M, Ścieki zawierające fekalia, z pompą zatapialną SPZ 1000, typ pokrywy pokrywa ochronna, zamknięcie Zamknięcie zatrzaskowe, rozpoznawania poziomu Sonda optyczna
- Urządzenie przeciwzalewowe: wykorzystuje naturalny spadek do kanału, pompa pracuje tylko podczas przepływu zwrotnego
- Elastyczna zabudowa, dostępne różne pokrywy z funkcją wpustu przy zabudowie w płycie podłogowej
- Cicha praca i oszczędność energii
| Nr art. | 24000 |
|---|---|
| GTIN | 4026092053898 |
| Grupa Rabatowa | 30 |
Urządzenie przeciwzal. Pumpfix M bez króćca
Urządzenie przeciwzalewowe klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażone w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty. W przypadku przepływu zwrotnego system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez pompę ze zintegrowanym mechanizmem rozdrabniającym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Wersja Zamknięcie awaryjne: tak Sterowanie pompą: Sterownik Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Cechy ogólne Kolor: czarny Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: swobodny przewód kanalizacyjny Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Aprobata: Z-53.2-388,Z-53.2-388_V Wymiary Ciężar netto: 20,5 kg Ciężar brutto: 22 kg Spadek: 9 mm Głębokość zabudowy: 500 - 640 mm Długość: 542 mm Szerokość: 350 mm Wysokość: 422 mm Wymiar opakowania: dł.: 785 mm Wymiar opakowania: szer.: 385 mm Wymiar opakowania: wys.: 465 mm Zbiornik/korpus Wariant króćca: Opcjonalnie Cechy pokrywy Typ pokrywy: pokrywa ochronna Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: przezroczysty Pokrywy, Szerokość: 350 mm Pokrywy, Wysokość: 165 mm Pokrywy, Długość: 542 mm Blokada: Zamknięcie zatrzaskowe Parametry pomp(y) Pompa: SPZ 1000 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Napięcie robocze: 230 V Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Typ przewodu przyłączeniowego silnika: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Typ przewodu przyłączeniowego sondy: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Długość przewodu sieciowego pompy: 5 m Prąd znamionowy: 5,2 A Sterowanie Sterownik: Comfort Napięcie robocze: 230 V Stopień ochrony sterowniku: IP 54 Wymagane zabezpieczenie (sterownik): C 16 A System samodiagnozy (SDS): tak Podtrzymywanie bateryjne : tak Wyświetlacz wielowierszowy: tak Funkcja dziennika zdarzeń: tak Kontakt bezpotencjałowy: opcjonalny Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Sonda optyczna Typ pomiaru poziomu: optyczny Złącze USB: tak Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Złącze GSM: tak
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Króciec bosy DN 100, z uszczelką | 83081 | Opis |
 | Króciec bosy DN 125, z uszczelką | 83082 | Opis |
 | Króciec bosy DN 150, z uszczelką | 83083 | Opis |
 | Króciec bosy DN 200, z uszczelką | 83084 | Opis |
 | Kielich DN 100, z uszczelką | 83085 | Opis |
 | Kielich DN 125, z uszczelką | 83086 | Opis |
 | Kielich DN 150, z uszczelką | 83087 | Opis |
 | Kielich DN 200, z uszczelką | 83088 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do silnika | 80890 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
 | Kielich DN 90, z uszczelką | 83089 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Pokrywa zamykająca Strona dopływu | 28052 | Opis |
 | Pokrywa zamykająca Comfort Strona odpływu | 28056 | Opis |
 | Odpowietrzanie z filtrem z węglem aktywnym | 28060 | Opis |
 | Filtr z węglem aktywnym 5 sztuk | 28061 | Opis |
 | Sterownik Comfort 230 V, Ecolift M, Pumpfix M od 01/2011 | 28071 | Opis |
 | Pompa zamienna KTP/SPZ1000 230 V, długość kabla 5 m | 28351 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Króciec tłoczny z zawór zwrotny | 680104 | Opis |
 | Zestaw uszczelniający Pumpfix M i Ecolift M | 70319 | Opis |
 | Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Silnik napędowy gotowe do przyłączenia, kabel 5 m | 80076 | Opis |
 | Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis |
 | Adapter Zestaw sonda optyczna | 80892 | Opis |
 | Pokrywa ochronna przezroczysty | 83031 | Opis |
 | Nasada do mocowania pokrywy ochronnej | 83032 | Opis |
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Sterownik (schaltgeraet):
Comfort
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
swobodny przewód kanalizacyjny
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- (nennweite):
- Długość (laenge): 542 mm
- Szerokość (breite): 350 mm
