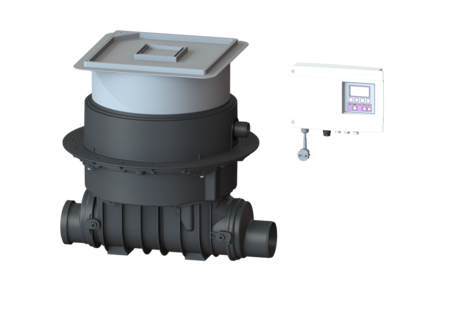

Przepompownia przeciwale. Ecolift
DN 100, Płyta podłogowa, wklejen. płytek
KESSEL Przepompownia przeciwale. Ecolift, ścieki fekalne, zabudowa w płycie podłogowej, z pompą zatapialną SPZ 1000, klasa obciążenia K 3, wymiar zewnętrzny (DZ) 110 mm, rozpoznawania poziomu Sonda optyczna
- Funkcja hybrydowa: wykorzystuje naturalny spadek do kanału, pompa pracuje tylko w przypadku przepływu zwrotnego
- Cicha praca i oszczędność energii
- Podwójne zabezpieczenie dzięki klapie zwrotnej i pętli przeciwzalewowej
Nr art. | 21100X |
---|---|
GTIN | 4026092046845 |
Grupa Rabatowa | 20 |
Przepompownia przeciwale. Ecolift DN 100, Płyta podłogowa, wklejen. płytek
Przepompownia przeciwalewowa do ścieków zawierających fekalia i bez fekaliów jest wyposażona w pompę i system zamykania za pomocą silnika. W normalnym stanie przekrój rury jest otwarty i woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną i system zamykania za pomocą silnika zostaje automatycznie zamknięty. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki powyżej poziomu zalewania do kanału. Otwór przyłączeniowy w korpusie do zabudowy w ziemi, z uszczelką do przewodu tłocznego i rury ochronnej na kable. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Wersja Zamknięcie awaryjne: tak Uszczelka do przeprowadzenia przewodu rurowego (DN): 50 Sterowanie pompą: Sterownik Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Cechy ogólne Kolor: czarny Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Aprobata: Z-53.2-487 Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Syfon: Suchy – Multistop Wymiary Ciężar netto: 28 kg Ciężar brutto: 33,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 9 mm Głębokość zabudowy: 516 - 669 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 642 mm Szerokość: 590 mm Wymiar opakowania: dł.: 785 mm Wymiar opakowania: szer.: 615 mm Wymiar opakowania: wys.: 550 mm Zbiornik/korpus Ciśnienie nominalne (PN): 6 Przewód tłoczny (DA): 40 mm Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Maks. grubość podłogi : 16 mm Przenośnik Pompa: SPZ 1000 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Pobór mocy w stanie czuwania: 5 W Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Sonda optyczna Typ pomiaru poziomu: optyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: tak Złącze GSM: nie Złącze USB: nie Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis | |
Zestaw przewodu tłocznego Przewód tłoczny o długości 5 m, DA 40 mm | 28040 | Opis | |
Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis | |
Akcesoria do kabli Przedłużenie sondy | 80889 | Opis | |
Akcesoria do kabli Przedłużka do silnika | 80890 | Opis | |
Akcesoria do kabli Przedłużka do pompy | 80891 | Opis | |
Przedłużka Wysokość: 200 mm | 83070 | Opis | |
Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis | |
Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis | |
Wodoszczelny zestaw instalacyjny DA: 40 mm, dla firm budowlanych | 83077 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Pokrywa zamykająca Ecolift Strona odpływu | 21056 | Opis | |
Pokrywa zamykająca Strona dopływu | 28054 | Opis | |
Odpowietrzanie z filtrem z węglem aktywnym | 28060 | Opis | |
Filtr z węglem aktywnym 5 sztuk | 28061 | Opis | |
Sterownik Comfort 230 V, Ecolift, Pumpfix F od 01/2011 | 28071 | Opis | |
Zestaw wymiennych noży KTP 1000 / SPZ 1000 | 28075 | Opis | |
Pompa zamienna KTP/SPZ1000 230 V, długość kabla 5 m | 28351 | Opis | |
Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis | |
Króciec tłoczny Ecolift, zabudowa w płycie podłogowej | 680105 | Opis | |
Uszczelka do nasady, od 07/2014 | 680150 | Opis | |
Przyłącze odpływu DN 70, z uszczelką | 680215 | Opis | |
Uszczelka do pokrywy, System 330 mm | 686114 | Opis | |
Zestaw uszczelniający Pumpfix, Ecolift | 70319 | Opis | |
Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis | |
Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis | |
Silnik napędowy gotowe do przyłączenia, kabel 5 m | 80076 | Opis | |
Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis | |
Adapter Zestaw sonda optyczna | 80892 | Opis | |
Króciec bosy DN 100, z uszczelką | 83081 | Opis | |
Kielich DN 100, z uszczelką | 83085 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet): Comfort
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- TÜV znak testowy (pruefzeichen): ID 1111241795
- Sposób zabudowy (einbausituation): zabudowa w płycie podłogowej
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Długość (laenge): 642 mm
- Szerokość (breite): 590 mm
