Wybór sond do przepompowni wewnętrznych i zewnętrznych

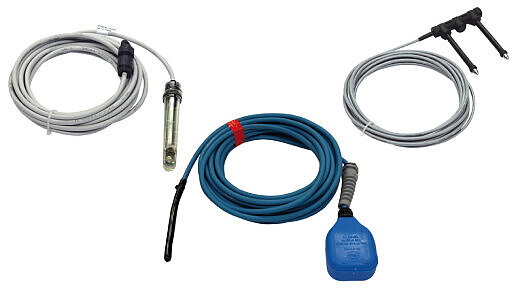

W przepompowniach wewnętrznych i zewnętrznych stosuje się określone sondy lub czujniki w celu pomiaru poziomu wody w zbiorniku urządzenia. W zależności od przeznaczenia danej sondy może to służyć do uruchamiania procesów pompowania lub wyzwalania alarmu, gdy woda gromadzi się w zbiorniku urządzenia. Istnieją różne typy sond, z których każdy nadaje się do określonych warunków pracy. Typowe sondy to np. czujnik ciśnienia, sonda przewodności, przełącznik pływakowy, czujnik hydrostatyczny lub sonda optyczna.

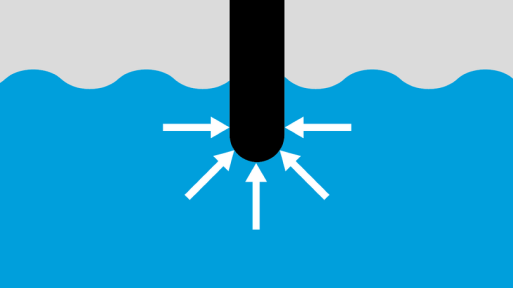

Czujnik ciśnienia / Pneumatyczny system rozpoznawania poziomu
Poziom wody w przepompowni wewnętrznej lub przepompowni zewnętrznej można określić za pomocą czujnika ciśnienia. Woda podnosząca się w przepompowni wewnętrznej spręża powietrze w dzwonie zanurzeniowym lub rurowym czujniku ciśnienia. Zmiana ta jest przekazywana do czujnika ciśnienia i uruchamia proces pompowania, gdy tylko zostanie przekroczona odpowiednia wartość poziomu. Poziom wody można określić z dokładnością do milimetra.
Czujniki ciśnienia są niedrogie, łatwe w obsłudze i stały się standardem w wielu przepompowniach wewnętrznych. Nie zawsze są one jednak idealnym rozwiązaniem w przypadku ścieków o bardzo wysokiej zawartości tłuszczu. Ponadto nie są one zalecane, jeśli odległość między przepompownią wewnętrzną a sterownikiem wynosi ponad 15 metry lub jeśli wąż ciśnieniowy i kabel nie mogą być poprowadzone w sposób stale wznoszący się od przepompowni wewnętrznej do sterownika. W takim przypadku w wężu ciśnieniowym może tworzyć się woda kondensacyjna, co zakłóca prawidłowe przekazywanie informacji o poziomie.
przełącznik pływakowy
W przepompowni wewnętrznej lub przepompowni zewnętrznej wyposażonej w przełącznik pływakowy proces pompowania uruchamia się, gdy w zbiorniku ścieków pływak zostaje wypchnięty do góry przez podnoszący się poziom wody. Gdy tylko pływak osiągnie odpowiednią wysokość, sterownik otrzymuje sygnał do uruchomienia pompy.
Przełącznik pływakowy jest prostym i sprawdzonym typem czujnika. Jednak możliwości dostosowania wysokości przełączania lub histerezy przełączania są ograniczone.

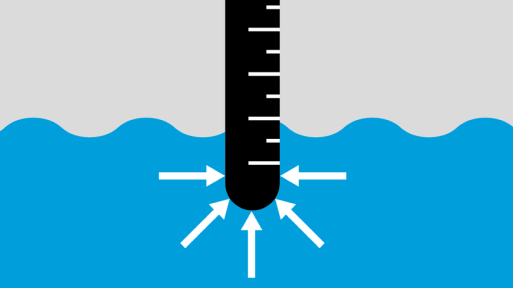

Czujnik hydrostatyczny / hydrostatyczna sonda poziomu
Czujniki hydrostatyczne, zwane również hydrostatycznymi sondami poziomu, działają w oparciu o prawo hydrostatyczne: zgodnie z nim ciśnienie cieczy w zbiorniku urządzenia jest wprost proporcjonalne do wysokości słupa cieczy nad punktem pomiarowym. Tego typu hydrostatyczna sonda poziomu mierzy zatem ciśnienie wytwarzane przez słup wody w zbiorniku urządzenia w celu określenia poziomu wody.
Zaletami hydrostatycznych sond poziomu są ich niezawodność i dokładność, ponieważ są one mniej podatne na czynniki zewnętrzne, takie jak zanieczyszczenia lub wahania temperatury. Ponadto transmisja sygnału (przewodowa) może odbywać się na znacznie większą odległość (> 100 m) niż w przypadku innych czujników. Dzięki temu sterownik można ustawić w znacznie bardziej elastyczny sposób. Jednak z tego powodu są one zazwyczaj droższe niż inne typy sond.

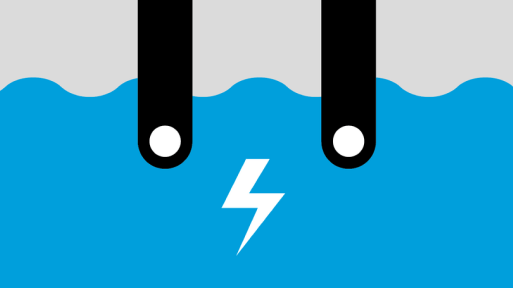

Sonda przewodności
Sonda przewodności uruchamia pompę, gdy tylko woda dotrze do dwóch blisko położonych punktów pomiarowych. Przyłożone tam napięcie przemienne powoduje przepływ prądu przez przewodzący płyn między punktami pomiarowymi. To z kolei wysyła do sterownika sygnał uruchomienia pompy.
Za pomocą sondy przewodności można w prosty i ekonomiczny sposób określić poziom wody w zbiorniku ścieków. Działa ona jednak tylko w przypadku cieczy przewodzących i nie może być stosowana w pompach, które tłoczą wodę deszczową lub kondensacyjną.
sonda optyczna
Sondy optyczne są stosowane w przepompowniach wewnętrznych i zewnętrznych jako sondy alarmowe. Emitują one sygnał optyczny w postaci światła podczerwonego. Gdy tylko sonda wykryje zmianę w sygnale światła podczerwonego, uruchamia się alarm.
W porównaniu z innymi typami sond, sondy optyczne zazwyczaj lepiej sprawdzają się jako czujniki alarmowe, ponieważ działają niezawodnie nawet po długim okresie bezczynności. Mogą jednak wywoływać fałszywe alarmy, jeśli są stosowane w przepompowniach wewnętrznych lub zewnętrznych z silnie spienionymi ściekami lub gdy na sondzie tworzy się skroplona woda z powodu ciepłych oparów ścieków.
