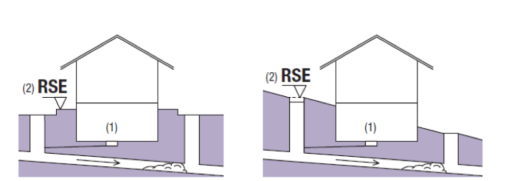

(1) Poziom punktu odpływowego
(2) RSE (poziom cofki) odpowiada poziomowi studzienki kanalizacyjnej + 15 cm
Określenie poziomu zalewania
Istotnym etapem projektowania systemów odwadniających jest określenie fizycznie skutecznego poziomu poziomu zalewania. W tym celu należy ustalić decydujący poziom punktów odpływowych jako wielkość odniesienia. Decydujące znaczenie mają:
- w przypadku punktów odpływowych ścieków – poziom wody w syfonie
- w przypadku wody opadowej – górna krawędź punktu odpływowego (ruszt)
- oraz najwyższy efektywny punkt odniesienia z podłączonej kanalizacji
Wymóg dodatkowych 15 cm powyżej poziomu studzienki kanalizacyjnej lub kratki wlotowej zapewnia większe bezpieczeństwo w przypadku przepływu zwrotnego. Należy zabezpieczyć wszystkie punkty odpływowe znajdujące się poniżej opisanego poziomu zalewania. W przedstawionym powyżej przykładzie (B) terenu nachylonego (położonego na zboczu) należałoby zatem zabezpieczyć przed przepływem zwrotnym nie tylko piwnicę, ale również parter!
Określenie rodzaju odwodnienia
Decydujące znaczenie przy doborze produktu ma również położenie urządzenia przeciwcofkowego względem podłączonej kanalizacji. O ile pozwala na to projekt, należy zawsze zapewnić odpowiedni spadek zgodnie z zasadą odwadniania grawitacyjnego. Umożliwia to odprowadzanie wody w trybie normalnym bez konieczności uruchamiania pomp, co pozwala zaoszczędzić na kosztach inwestycyjnych, eksploatacyjnych i konserwacyjnych. Zasada ta jest stosowana zarówno w przypadku zaworów przeciwzalewowych, jak i pomp oraz przepompowni przeciwzalewowych.
Określenie stopnia wykorzystania
Jeśli nie można zrezygnować z korzystania z punktu odpływowego, zainstalowany za nim system zabezpieczający przed cofką musi gwarantować możliwość odprowadzania wody nawet w sytuacji cofki. Wymaga to zatem pracy pompy. Pompa musi przy tym odprowadzać wodę do rurociągu odpływowego poprzez pętlę przeciwzalewową.
W szczególności w przypadku przepompowni wewnętrznej obowiązuje zasada, że jeśli przepływ ścieków nie może zostać przerwany, należy zainstalować podwójną przepompownię wewnętrzną z dwiema pompami o tej samej wydajności, zgodnie z normą DIN EN 12050-1 lub DIN EN 12050-2. Druga pompa zwiększa niezawodność działania.

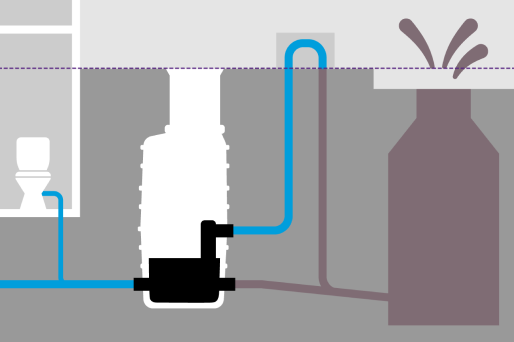

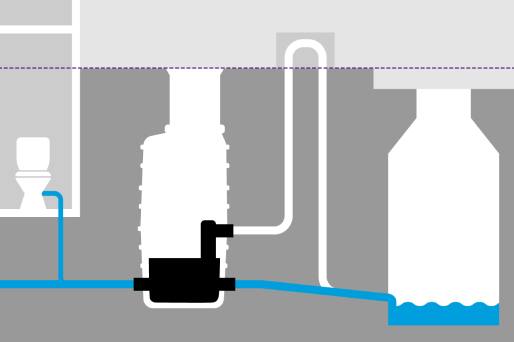

Instalacje podnoszące i zawory przeciwzalewowe z pompą zapewniają jeszcze większe bezpieczeństwo pracy w przypadku awarii pompy, ponieważ przy wystarczającym spadku w kierunku kanału odprowadzanie wody jest kontynuowane. Dzięki temu nie zużywa się energii pompy. Dopiero w przypadku wystąpienia cofki zamyka się klapa, a odprowadzanie wody odbywa się wówczas za pomocą wbudowanej pompy.
Można zrezygnować z korzystania z punktu odpływowego:
- w gospodarstwie domowym, jeśli punkt odpływowy nie jest używany, a niezależnie od tego dostępna jest toaleta powyżej poziomu zalewania
- w przypadku ścieków zawierających oleje mineralne, jeśli nie ma obaw o wyciek zgromadzonej cieczy lekkiej oraz
- w przypadku ścieków zawierających tłuszcz, jeśli można przerwać pracę kuchni
