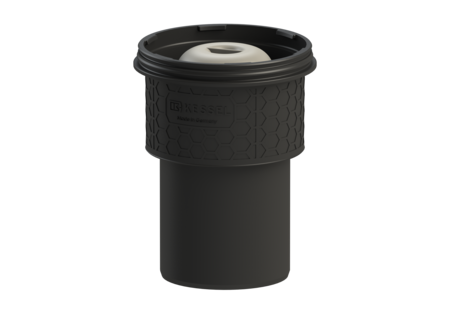

Korpus Ecoguss
DN 100, Odpływ pionowy
KESSEL Korpus Ecoguss, wielkość nominalna (DN) 100, króciec pionowy, odwodnienie przez odpływ punktowy, syfonem wodny, zszczelnienie korpusie przez Krawędź przyłączeniowa
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48411 |
|---|---|
| GTIN | 4026092033319 |
| Grupa Rabatowa | 40 |
Korpus Ecoguss DN 100, Odpływ pionowy
Korpus Ecoguss w połączeniu z nasadą służy do odwadniania punktowego i jest wyposażony w wyjmowany syfon oraz osłonę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Syfon: wodny Wymiary Ciężar netto: 1,2 kg Ciężar brutto: 1,23 kg Średnica: 135 mm Wysokość: 201 mm Wymiar opakowania: dł.: 200 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 175 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss resistant Wariant króćca: pionowy
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ruszt szczelinowy, antypoślizgowy, L 15 | 48176 | Opis |
 | Nasada Ecoguss Ruszt szczelinowy czarny, 150x150 mm,K3 | 48194 | Opis |
 | Wpust parkingowy Ecoguss DN 125, kwadratowy | 48502 | Opis |
 | Wpust parkingowy Ecoguss DN 125, okrągła | 48504 | Opis |
 | Nasada Variofix Ruszt szczel., V2A, antypoślizgowy, L15 | 48907 | Opis |
 | Nasada Variofix Kratka, V2A, L 15 | 48965 | Opis |
 | Nasada Ferrofix Ruszt szczel. czarny, 146x146 mm, K3 | 48977 | Opis |
 | Nasada Sys 125, Kratka, 150 x 150 mm | 54914 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,146x1146mm | 54915 | Opis |
 | Nasada Ferrofix Sys 125, Kratka, 200 x 200 mm | 54916 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,200x200mm | 54917 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. h.,r.sz.,146x1146mm | 54919 | Opis |
 | Nasada Ferrofix S125,koł. do prz. hydr.,6,kr.,146x1146mm | 54921 | Opis |
 | Nasada Ferrofix S125,koł. do prz. hydr.,6,kr.,146x1146mm | 54922 | Opis |
 | Nasada Ferrofix Koł. do prz. h.,wys.15 mm,300x300 mm,kr. | 54923 | Opis |
 | Nasada Ferrofix bez koł. do przykl. hydr.,300x300 mm,kr. | 54926 | Opis |
 | Nasada Ferrofix Sys 125,koł. do prz. hydr.,kr. perf.,K3 | 59010 | Opis |
 | Nasada Ferrofix Sys 125,k. do prz. h.,r. szcz.,100x100mm | 59165 | Opis |
 | Nasada Ferrofix Sys 125,do powłok PCW,kr. perforow.,L15 | 59192 | Opis |
 | Nasada Ferrofix Sys 125,kratka w poprz. mostki,klasa D | 59400 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm,1000x1000mm | 6000100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x1000mm, środku | 6002100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x1400mm, środku | 6002140 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x2000mm, środku | 6002200 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x3000mm, środku | 6002300 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x4000mm, środku | 6002400 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 153x511mm | 6015050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 153x1011mm | 6015100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 156x1514mm | 6015150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm,156x2014 mm | 6015200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 156x2514mm | 6015250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 156x3014mm | 6015300 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x550mm | 6020050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x1050mm | 6020100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x1550mm | 6020150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x2050mm | 6020200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x2550mm | 6020250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x3050mm | 6020300 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x550mm | 6030050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x1050mm | 6030100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x1550mm | 6030150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x2050mm | 6030200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x2550mm | 6030250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x3050mm | 6030300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 350x350mm | 6035035 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x550mm | 6040050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x1050mm | 6040100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x1550mm | 6040150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x2050mm | 6040200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x2550mm | 6040250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x3050mm | 6040300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 500x500mm | 6050050 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 500x1000mm | 6050100 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 600x600mm | 6060600 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 800x800mm | 6080800 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 1000x1000mm | 6200100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x1000mm, na środku | 6202100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x1400mm, na środku | 6202140 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x1400mm, zewnątrz | 6202141 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x2000mm, na środku | 6202200 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x3000mm, na środku | 6202300 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x4000mm, na środku | 6202400 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x550mm | 6220050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x1050mm | 6220100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x1550mm | 6220150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x2050mm | 6220200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x2550mm | 6220250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x3050mm | 6220300 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x550mm | 6230050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x1050mm | 6230100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x1550mm | 6230150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x2050mm | 6230200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x2550mm | 6230250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x3050mm | 6230300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 350x350mm | 6235035 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x550mm | 6240050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x1050mm | 6240100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x1550mm | 6240150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x2050mm | 6240200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x2550mm | 6240250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x3050mm | 6240300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 500x500mm | 6250050 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 500x1000mm | 6250100 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 600x600mm | 6260600 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 800x800mm | 6280800 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
| Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. |
|---|
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- TÜV znak testowy (pruefzeichen):
ID 1111244461
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): wodny
