Korpus Ecoguss
DN 80, Odpływ boczny
KESSEL Korpus Ecoguss, wielkość nominalna (DN) 80, króciec boczny, odwodnienie przez odpływ punktowy, syfonem wodny, zszczelnienie korpusie przez Krawędź przyłączeniowa
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48383 |
|---|---|
| GTIN | 4026092033265 |
| Grupa Rabatowa | 40 |

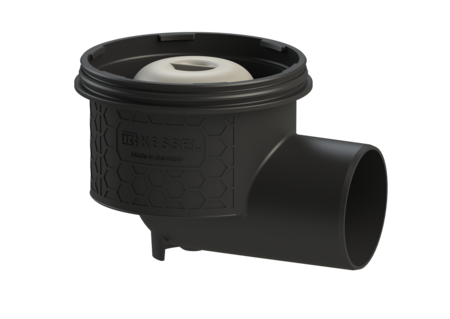

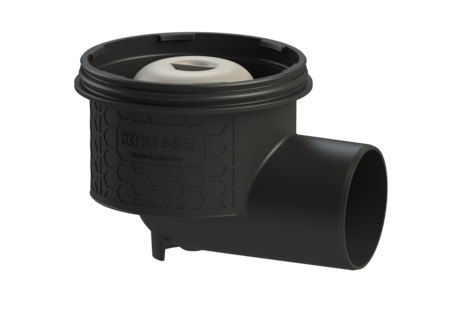

Korpus Ecoguss DN 80, Odpływ boczny
Korpus Ecoguss w połączeniu z nasadą służy do odwadniania punktowego i jest wyposażony w wyjmowany syfon oraz osłonę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 80 Średnica zewnętrzna (DA): 83 mm Syfon: wodny Wymiary Ciężar netto: 1,04 kg Ciężar brutto: 1,15 kg Średnica: 135 mm Wysokość: 132 mm Wymiar opakowania: dł.: 200 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 175 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss resistant Wariant króćca: boczny
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ruszt szczelinowy, antypoślizgowy, L 15 | 48176 | Opis |
 | Nasada Ecoguss Ruszt szczelinowy czarny, 150x150 mm,K3 | 48194 | Opis |
 | Wpust parkingowy Ecoguss DN 125, kwadratowy | 48502 | Opis |
 | Wpust parkingowy Ecoguss DN 125, okrągła | 48504 | Opis |
 | Nasada Variofix Ruszt szczel., V2A, antypoślizgowy, L15 | 48907 | Opis |
 | Nasada Variofix Kratka, V2A, L 15 | 48965 | Opis |
 | Nasada Ferrofix Ruszt szczel. czarny, 146x146 mm, K3 | 48977 | Opis |
 | Nasada Sys 125, Kratka, 150 x 150 mm | 54914 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,146x1146mm | 54915 | Opis |
 | Nasada Ferrofix Sys 125, Kratka, 200 x 200 mm | 54916 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,200x200mm | 54917 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. h.,r.sz.,146x1146mm | 54919 | Opis |
 | Nasada Ferrofix S125,koł. do prz. hydr.,6,kr.,146x1146mm | 54921 | Opis |
 | Nasada Ferrofix S125,koł. do prz. hydr.,6,kr.,146x1146mm | 54922 | Opis |
 | Nasada Ferrofix Koł. do prz. h.,wys.15 mm,300x300 mm,kr. | 54923 | Opis |
 | Nasada Ferrofix bez koł. do przykl. hydr.,300x300 mm,kr. | 54926 | Opis |
 | Nasada Ferrofix Sys 125,koł. do prz. hydr.,kr. perf.,K3 | 59010 | Opis |
 | Nasada Ferrofix Sys 125,k. do prz. h.,r. szcz.,100x100mm | 59165 | Opis |
 | Nasada Ferrofix Sys 125,do powłok PCW,kr. perforow.,L15 | 59192 | Opis |
 | Nasada Ferrofix Sys 125,kratka w poprz. mostki,klasa D | 59400 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm,1000x1000mm | 6000100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x1000mm, środku | 6002100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x1400mm, środku | 6002140 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x2000mm, środku | 6002200 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x3000mm, środku | 6002300 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.15mm, 17x4000mm, środku | 6002400 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 153x511mm | 6015050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 153x1011mm | 6015100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 156x1514mm | 6015150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm,156x2014 mm | 6015200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 156x2514mm | 6015250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 156x3014mm | 6015300 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x550mm | 6020050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x1050mm | 6020100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x1550mm | 6020150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x2050mm | 6020200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x2550mm | 6020250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 200x3050mm | 6020300 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x550mm | 6030050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x1050mm | 6030100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x1550mm | 6030150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x2050mm | 6030200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x2550mm | 6030250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 300x3050mm | 6030300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 350x350mm | 6035035 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x550mm | 6040050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x1050mm | 6040100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x1550mm | 6040150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x2050mm | 6040200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x2550mm | 6040250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.15mm, 400x3050mm | 6040300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 500x500mm | 6050050 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 500x1000mm | 6050100 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 600x600mm | 6060600 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.15mm, 800x800mm | 6080800 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 1000x1000mm | 6200100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x1000mm, na środku | 6202100 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x1400mm, na środku | 6202140 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x1400mm, zewnątrz | 6202141 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x2000mm, na środku | 6202200 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x3000mm, na środku | 6202300 | Opis |
 | Odpływ szczelinowy Ferrofix Koł.prz.hyd.wy.6mm, 17x4000mm, na środku | 6202400 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x550mm | 6220050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x1050mm | 6220100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x1550mm | 6220150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x2050mm | 6220200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x2550mm | 6220250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 200x3050mm | 6220300 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x550mm | 6230050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x1050mm | 6230100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x1550mm | 6230150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x2050mm | 6230200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x2550mm | 6230250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 300x3050mm | 6230300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 350x350mm | 6235035 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x550mm | 6240050 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x1050mm | 6240100 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x1550mm | 6240150 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x2050mm | 6240200 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x2550mm | 6240250 | Opis |
 | Odpływ rynnowy Ferrofix Kołni.przykl.hydro.,wys.6mm, 400x3050mm | 6240300 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 500x500mm | 6250050 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 500x1000mm | 6250100 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 600x600mm | 6260600 | Opis |
 | Wanna podłogowa Ferrofix Kołni.przykl.hydro.,wys.6mm, 800x800mm | 6280800 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
| Tytuł | Nr art. |
|---|
| Data Sheet | |
|---|---|
| Instrukcje | |
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 80
- TÜV znak testowy (pruefzeichen):
ID 1111244461
- Wariant króćca (stutzen_ausfuehrung):
boczny
- Syfon (geruchsverschluss): wodny
