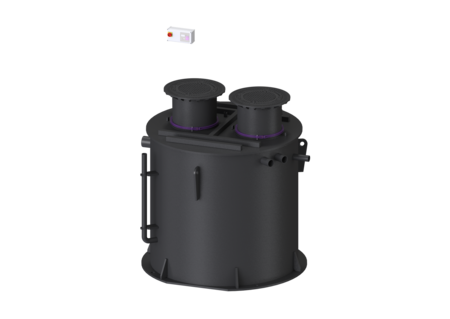

separa. tłuszczu EasyClean ground

Multi, NS 7, Direct, 550-960 mm, B, pr

Arkusz danych produktu w formacie PDF

Urządzenie do zabudowy w ziemi składa się z separatora do ścieków zawierających tłuszcze i osadnika, urządzenia do pobierania próbek oraz przepompowni. Zbiornik wszystkich części urządzenia wykonany jest z trwałego tworzywa sztucznego (PE). Dostęp do czyszczenia i konserwacji poszczególnych części urządzenia jest możliwy za pośrednictwem dwóch otworów rewizyjnych. W celu zredukowania emisji nieprzyjemnych zapachów podczas ręcznego usuwania zawartości separatora przewidziany został króciec do bezpośredniego odprowadzania ścieków. Przepompownia jest wyposażona w dwie pompy zanurzeniowe oraz zawór zwrotny. Pompy zanurzeniowe instalowane są w zbiorniku przy użyciu drążków prowadzących. Sterowanie pomp następuje poprzez sondę hydrostatyczną. Sterowanie umożliwia łatwe w obsłudze urządzenie sterujące, które można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które może opcjonalnie poprzez modem GSM wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat.

  • Niski poziom zapachu i czysta utylizacja
  • Zdefiniowany punkt utylizacji
  • Całkowite opróżnienie separatora
Nr art. 96007.80B-DR
GTIN 4026092098356
Grupa Rabatowa 60

    separa. tłuszczu EasyClean ground Multi, NS 7, Direct, 550-960 mm, B, pr
    Urządzenie do zabudowy w ziemi składa się z separatora do ścieków zawierających tłuszcze i osadnika, urządzenia do pobierania próbek oraz przepompowni. Zbiornik wszystkich części urządzenia wykonany jest z trwałego tworzywa sztucznego (PE). Dostęp do czyszczenia i konserwacji poszczególnych części urządzenia jest możliwy za pośrednictwem dwóch otworów rewizyjnych. W celu zredukowania emisji nieprzyjemnych zapachów podczas ręcznego usuwania zawartości separatora przewidziany został króciec do bezpośredniego odprowadzania ścieków. Przepompownia jest wyposażona w dwie pompy zanurzeniowe oraz zawór zwrotny. Pompy zanurzeniowe instalowane są w zbiorniku przy użyciu drążków prowadzących. Sterowanie pomp następuje poprzez sondę hydrostatyczną. Sterowanie umożliwia łatwe w obsłudze urządzenie sterujące, które można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które może opcjonalnie poprzez modem GSM wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Kierunek przepływu: Prawostronny Mata izolująca akustycznie: Zbiornik dwupłaszczowy Wariant opróżniania: Direct Stopień ochrony silnika: nie Wielkość nominalna (NS): 7 SonicControl: nie Urządzenie do opróżniania: Przyłącze typ opróżniania: ręczny z wężem ssącym Nośność (DIN 19901): E2 Wymiary Ciężar netto: 1140 kg Ciężar brutto: 1194 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2560 mm Głębokość zabudowy: 550 - 960 mm szer.: 2505 mm długość: 2160 mm Wymiar opakowania: szer.: 2250 mm Wymiar opakowania: wys.: 2310 mm Wymiar opakowania: dł.: 3400 mm Zbiornik/korpus Przewód tłoczny (DN): 90 Przewód tłoczny (DA): 90 mm odstęp między dnem rury odpływowej a dnem zbiornika: 1330 mm odstęp między dnem rury dopływowej a dnem zbiornika: 1600 mm Wielkość nominalna odpływu (DA): 160 mm liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 Wielkość nominalna dopływu (DN): 160 mm Wielkość nominalna dopływu (DN): 150 typ dopływu: 1 przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS szer. w świetle włazu (LW): 600 mm Cechy pokrywy typ pokrywy: pokrywa materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny pokrywy, wys.: 95 mm Blokada pokrywy: niezaryglowany Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków zawartość separatora: 1440 l Maks. grubość warstwy tłuszczu: 195 l Całkowita pojemność: 2140 l Wąż: 700 l Ilość cieczy lekkich : 280 l Przenośnik Sterowanie pompą: GTK 1300 liczba pomp: 2 Ciężar: 27 kg Prąd znamionowy: 2,5 A dł. przewodu sieciowego pompy: 10 m System samodiagnozy (SDS): I Klasa izolacji: H Współczynnik mocy Cos phi: 0,8 Stopień ochrony urządzenia sterowniczego: IP 68 maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 57 m³/h maks. wys. podnoszenia: 12,4 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 1,3 kW Pobór mocy P2: 1 kW Tryb roboczy: S3 - 30% wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A typ przewodu przyłączeniowego pompy: H07RN8-F 6G 1,5 mm² Sterowanie Włącznik ochrony silnika: tak czujnik alarmowy: Sonda hydrostatyczna Instrument do rozpoznania poziomu: Sonda hydrostatyczna typ pomiaru poziomu: hydrostatyczny Stopień ochrony sondy: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak maks. dopuszczalna częstość załączeń: Comfort
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    Bateria Blok 9 V 680034 Opis
    Zestaw klapy Pierścień obrotowy, klapa, uchwyt klapy 680053 Opis
    Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
    Klucz do wyjmowania do pokryw 680278 Opis
    Uszczelka do pokrywy ryglowanej 680323 Opis
    Nasada d: 630 mm, wodoszczelna 680324 Opis
    Obudowa klapy urządzeń typu Duo, 2 zasuwami odcinając. 680419 Opis
    Uszczelka do sprzęgła pompy, 2,5” 680597 Opis
    Sprzęgło pompy 2,5”, z uszczelką 680599 Opis
    Sonda hydrostatyczna z zaciskiem sondy 680600 Opis
    Rura ochronna sondy hydrostatycznej, ukośnie przycięta 680603 Opis
    Pompa zamienna Aquadive GTK 1300 bez przełącznika pływakowego, 10 m 680610 Opis
    Sterownik Comfort Duo, 400 V, 2x2,5-4 A 680619 Opis
    Uszczelka wargowa 860104 Opis
    Pokrywa Klasa B 860119 Opis
    • Sterownik (schaltgeraet): Comfort
    • Urządzenie do opróżniania (entsorgungseinrichtung): Przyłącze
    • Wielkość nominalna (NS) (nenngroesse): 7
    • Klasa obciążenia (belastungsklasse): B 125 (EN 124)
    • Głębokość zabudowy (einbautiefe): 550  mm
    • Kierunek przepływu (fliessrichtung): Prawostronny
