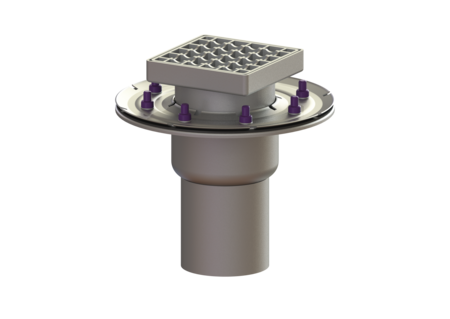

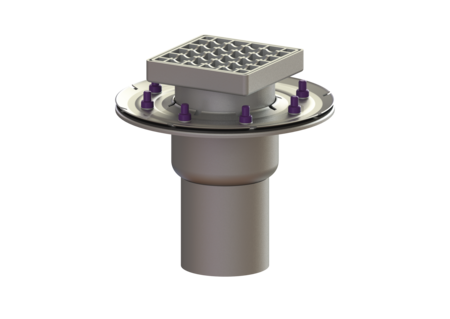

W. pod. Ferrofix doc.koł.usz.
DN 100, pionowy, Kratka, Stal nierdzewna
KESSEL W. pod. Ferrofix doc.koł.usz., wielkość nominalna (DN) 100, System 125, króciec pionowy, materiał nasady Stal nierdzewna 14301, z regulowaną wysokością, typ pokrywy Ruszt kratowy, wymiar zewnętrzny (DZ) 110 mm
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Wysoka wydajność drenażu
| Nr art. | 54230.20 |
|---|---|
| GTIN | 4026092056516 |
| Grupa Rabatowa | 70 |
W. pod. Ferrofix doc.koł.usz. DN 100, pionowy, Kratka, Stal nierdzewna
Wpust podłogowy/stropowy Ferrofix ze stali nierdzewnej służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający oraz wyjmowany syfon ze stali nierdzewnej, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Z możliwością przyłączenia do systemu wyrównania potencjałów. Wersja System: 125 uszczelnienie na nasadzie: Krawędź przyłączeniowa uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm maks. otwór na dopływ (DN): Z-19.53-2414,Z-19.17-1719 Wymiary Ciężar netto: 4,68 kg Ciężar brutto: 5,2 kg Możliwość regulacji wysokości: Nasada teleskopowa długość: 273 mm szer.: 273 mm Wymiar opakowania: dł.: 386 mm Wymiar opakowania: szer.: 286 mm Wymiar opakowania: wys.: 300 mm Zbiornik/korpus liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 System: pionowy Cechy pokrywy typ pokrywy: Ruszt kratowy materiał pokrywy: Stal nierdzewna 14301 pokrywy, szer.: 138 mm pokrywy, długość: 138 mm Powierzchnia: Zaprawiony Blokada pokrywy: niezaryglowany Klasa obciążenia: L 15 (EN 1253-1) Długość ramy: 150 mm Materiał ramy: 150 mm Nasada: z regulowaną wysokością Kształt nasady: Kwadratowa Materiał nasady: Stal nierdzewna 14301 Syfon: z
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka z ABS, z odpł. bocznym, DN 50 | 48989 | Opis |
 | Quick-Fit z ochroną przeciwpożarową | 48990 | Opis |
 | Łącznik ze stali nierdz. z koł. docis. | 54187 | Opis |
 | Łącznik ze stali nierdz. z dopł. bocznym | 54189 | Opis |
 | Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis |
 | Łącznik z kołnierzem ze stali nierdz.125 | 54901 | Opis |
 | Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis |
 | 54903 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
Stal nierdzewna 14301
- materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
Stal nierdzewna 14301
- System (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): z
- uszczelnienie na nasadzie (abdichtung_aufsatzstueck): Krawędź przyłączeniowa
